ترانسفورماتور زمین:
✅ وظيفه اصلي ترانسفورماتور زمين ايجاد نقطه نوترال براي سمت با اتصال مثلث ترانسفورماتورهاي اصلي مي باشد. فازهاي اين ترانسفورماتورها بصورت زيگزاگ متصل شده و مي تواند داراي سيم پيچ كمكي براي تغذيه داخلي پست نيز باشد. در صورت نياز مي توان كليد تنظيم ولتاژ در حالت بي باري نيز در سيم پيچ هاي اصلي براي آن در نظر گرفت. مهم ترين عواملي كه بايد در طراحي اين ترانسفورماتورها در نظر گرفت امپدانس توالي صفر و زمان تحمل اتصال كوتاه مي باشد.

ترانسفورماتور زمین - کمکی

معرفی ترانسفورماتور زمین و انواع آن :

در پستهای فشار قوی برای محدود نمودن جریان اتصال كوتاه یكفاز، ثابت نگهداشتن ولتاژ نقطه صفر و ازهمه مهمتر ایجاد نقطه صفر مصنوعی برای اتصال مثلث طرف ثانویه یا ثالثیه ترانسفورماتورهای قدرت از وسیله‌ای بنام ترانسفور ماتور زمین باید استفاده شود.
ضمناً  مصرف كننده‌هائی بشرح زیر وجود دارند كه بایستی با ولتاژ 400 ولت سه فاز یا 230 ولت یك فاز تغذیه شوند:

1- موتورهای الكتریكی پمپ‌ها و فن‌های ترانسفورماتورها و راكتورها، موتورهای الكتریكی سكسیونرها و كلیدهای فشار قوی، موتورهای الكتریكی سیستم تهویه

2- سیستم روشنایی ساختمانها و محوطه تجهیزات بیرونی پست وحصاركشی دور پست

3- سرویس ساختمانهای اداری و تغذیه موردی تجهیزات حفاظتی و باطری شارژ پست

4- سیستم‌های روشنایی، هیتر و تغذیه پانلها و تابلوهای محوطه و داخلی جهت تأمین مصرف فوق  لازم است كه ترانسفوماتوری در داخل پست نصب گردد تا پائین‌ترین ولتاژ فشار قوی ترانسفورماتورهای شبكه را به ولتاژ قابل مصرف تبدیل نماید.

انواع ترانسفورماتورهای زمین -کمکی از نظر ساختمان

ترانسفورماتورها زمین به دو صورت زیر ساخته می‌شود:

1-    ترانسفورماتور زمین با یك سیم پیچ زیگزاگ كه نقطه نوترال آن بطور مستقیم و یا توسط یك امپدانس به زمین متصل می‌شود.

2-    ترانسفورماتور زمین با دو سیم پیچ اولیه و ثانویه كه سیم پیچ اولیه آن با اتصال زیگزاگ بوده و نقطه نوترال آن می‌تواند  آن می‌تواند بطور مستقیم یا توسط یك امپدانس بزمین متصل شود و سیم پیچ ثانویه آن با اتصال نوع ستاره و با توان پیوسته مشخص جهت تغذیه كمكی در پست بكارمی‌رود. اگر سیم پیچ دیگری با اتصال ستاره با نقطة صفر جهت تأمین مصارف داخلی به ترانسفورماتور زمین افزوده شود چنین ترانسفورماتوری را ترانسفورماتور زمین –كمكی می‌نامند.
ترانسفورماتور زمین –كمكی معمولاً در طرف ثانویه یا ثالثیه ترانسفورماتورهای قدرت نصب می گردد و ولتاژ اولیه آن 63، 33،20 یا 11 كیلو ولت بوده و طرف ثانویه آن 400/230 ولت می‌باشد.
ترانسفوماتور زمین-كمكی بایداز نوع هسته‌ای، سه فاز روغنی و خنك شونده طبیعی بوده ودارای دو سیم پیچ اولیه و ثانویه جداگانه باشد. سیم پیچ اولیه(فشار قوی) آن باید دارای اتصال زیگزاگ باشد و نقطه نوترال آن می‌تواند بطور مستقیم یا با مقامت به زمین متصل شود. سیم پیچ ثانویه ( فشار ضعیف) باید دارای اتصال ستاره با نوترال باشد. طرف فشار قوی بطور مستقیم به ترانسفورماتور قدرت متصل می‌گردد.
ترانسفوماتور و تجهیزات وابسته به آن باید چنان باشند كه به راحتی نیروهای وارده ناشی از عملیات حمل و نقل، نصب و بهره برداری را تحمل نماید.



دانلود فایل pdfکاربرد، ساختمان و انواع ترانسفورماتور زمین



دانلودفیلم معرفی ترانسفورماتور زمین

زلزله شرمنده محبت وطن شد ...

 همبستگی ملی، همدلی و مهربانی، تنها بخش شیرین از یک مصیبت عظیم و تلخ برای هم‌وطنان‌مان مظلوم کُردمان است.

بازدید وزیر نیرو و مدیرعامل توانیر از پست فوق توزیع سرپل ذهاب28 آبان96

تصویری زیبا ازعملیات بازسازی شبکه های برق مناطق زلزله زده غرب کشور  توسط اکیپهای مجرب اعزامی از شرکت توزیع نیروی برق آذربایجان شرقی که تا غروب خورشید به عشق هموطنان خود تلاش میکنند

اتمام کار اکیپ های اعزامی شركت توزيع برق استان تهران به شهرستان سرپل ذهاب و برگشت به تهران.
خداقوت به همكاران گرامي

حضور وزیرمحترم نیرو  و مدیرعامل محترم شرکت توانیر در سرپل ذهاب

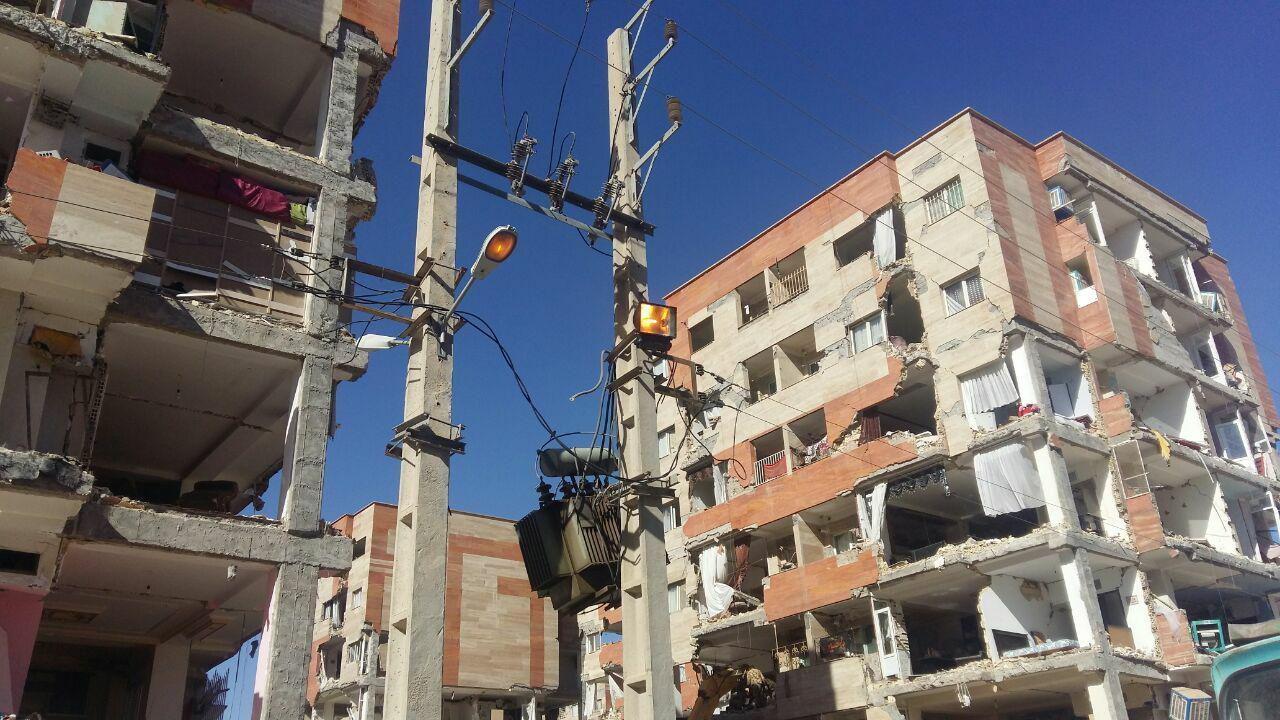

نتیجه تلاش همکاران بعد زلزله ویرانگر جهت برق رسانی به چادرها

نرگس کلباسی، فعال اصفهانی که بیش از ۷۰۰ میلیون تومان حمایت مردمی برای کمک به زلزله زدگان جمع آوری کرده‌‌، اکنون در منطقه ازگله برای یاری رساندن به زلزله زدگان حضور دارد

شبی دیگر...

رهبر معظم انقلاب در بازدید از مناطق زلزله‌زده در سرپل‌ذهاب: مسئولان تلاش‌های خود را مضاعف کنند به این حد قانع نیستم

🔺خارج کردن اثاثیه زلزله زدگان از خانه‌های نا ایمن در سرپل ذهاب

 احداث شبکه خودنگهدار جهت احداث روشنایی معابر برای چادر زلزله زدگان  سرپلذهاب
اکیپ عملیاتی تهران بزرگ

زنگ هشدار برای شبکه برق و ....میزان غلظت گرد و غبار در شهرستان اهواز ظهر امروز به ۵۸ برابر حد مجاز رسید.

در حالیکه شهر اهواز غرق در گرد و غبار است، مردم شهرستان اندیکا اولین بارش برف امسال خود را جشن گرفته اند.

ارسال کمک های غیر نقدی کارکنان شرکت برق منطقه ای خوزستان به هموطنان زلزله زده استان کرمانشاه

کسب مقام سوم  مسابقات سراسری تیر اندازی  اب و برق  خوزستان توسط خانم ها "شیما کارازه”، “شهناز حیدری”، “ماندانا یزدانی”، “آرزو همایون نیا”، “زهرا ممبینی” و “پروین سلحشوری” با مربیگری “معصومه ابوالحسنی” از سازمان آب و برق خوزستان

عکس و حسن دهقانی

کمک های انسان دوستانه شرکت برق منطقه ای خوزستان در میان هموطنان زلزله زده کرمانشاه توزیع شد./عکس و خبرنگار : حسن دهقانی

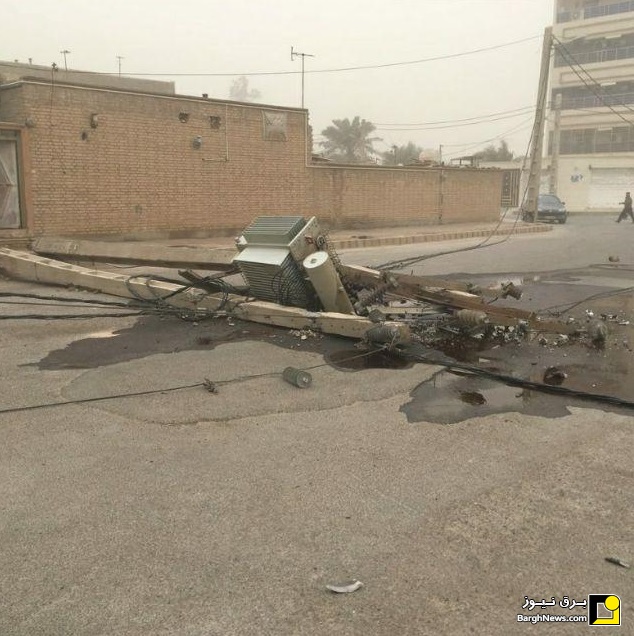

وزش باد شدید باعث افتادن پایه و ترانس برق در شهرک برق اهواز شد

گروه تعمیرات توزیع برق آذربایجان شرقی  شهر میانه در  کرمانشاه

بدون شرح....

مهربانی و محبت همچنان میان انسان ها ادامه دارد....

عکس های مرتبط خود را با تو ضیحات به ایمیل m.safabakhsh.ms@gmail.com و یا ای دی تلگرام  (https://t.me/MsafaB) ارسال تا با نام شما به اشتراک گذاشته شود

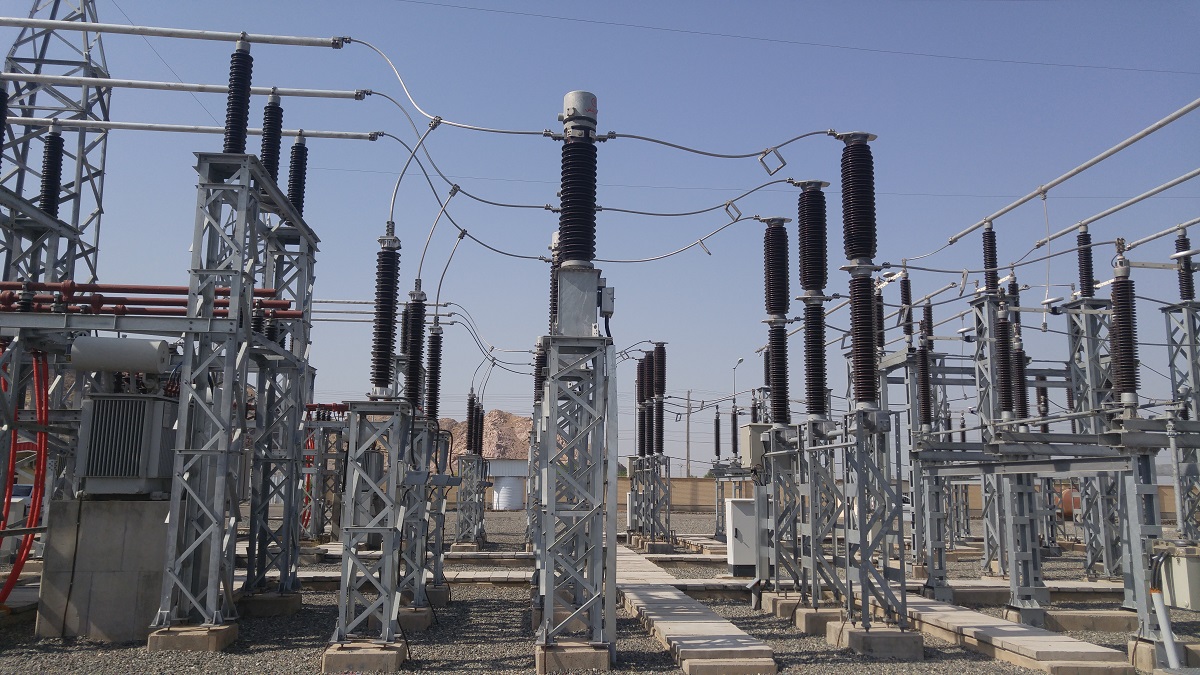

حفاظت شینه :

بدلایل زیر حفاظت شینه دارای اهمیت زیادی است:

1. سطح اتصال کوتاه در شینه های پست انتقال قدرت خیلی زیاد است.
2. پایداری سیستم قدرت اکثرا متاثر از خطا درمحدوده شینه است.
3. دوام اتصال کوتاه روی شینه ها باعث ایجاد گرمای بیش از حد تحمل هادیها شده و باعث آسیب خواهد شد لذا در کوتاهترین مدت بایستی این اتصالی رفع گردد.

مهمترین عواملی که با عث بروز اتصال کوتاه در شینه ها می شوند عبارتند از:

1. ناتوانی مقره های نگهدارنده که شینه های قدرت بوسیله آنها از زمین عایق می شوند.
2. به هنگام بروز اضافه ولتاژ ، قوس از نگهدارنده عایقی عبور کرده و اتصال کوتاه بوجود می آید.
3. آلودگی که در مناطق با آلودگی زیاد باعث ایجاد قوس می گردد.( سطح عایقی هادی شده و باعث عبور جریان خزشی می شود).
4.  زمین لرزه ، خرابی های مکانیکی و غیره

معمول ترین حفاظت مورد استفاده جهت حفاظت شینه استفاده از حفاظت دیفرانسیلی که خود نیز به دو بخش تقسیم می گردد:

1. حفاظت دیفرانسیلی امپدانس زیاد بر مبنای جریان چرخشی
2. حفاظت دیفرانسیلی امپدانس زیاد بر مبنای افت ولتاژ

🔹وقوع خطا در شینه شبکه را دچار تنش کرده و مشکلات عدیده ای را فراهم می آورد. حتی ممکن است فرم فیزیکی شینه را تغییر داده و برای مدتی از سرویس دهی ممانعت به عمل آورد چنانچه شینه به قسمتهای کوچکتر تقسیم شده و یا شینه دوبل بکار رفته باشد بایستی برای هر بخش ، حفاظتی جداگانه منظور شود تا خطا در یک قسمت نتواند وقفه ای در سرویس دهی سایر قسمتها ایجاد نماید . درعین حال باید دقت کافی مبذول داشت که از عملکرد اتفاقی حفاظت در اثر تداخل خارجی جلوگیری به عمل آید . غالباً خطاهای شینه از نوع فاز به زمین هستند و بالا بودن سرعت رفع خطای شینه از اهمیت بسیار زیادی برخوردار است . جهت دستیابی به   این سرعت معمولاً از رله های دیفرانسیل امپدانس بالا جهت حفاظت شینه بکار برد . از آنجا که عملکرد نادرست حفاظت شینه بر روی کلیه فیدرهای متصل به آن تأثیر نامطلوبی دارد لذا در طراحی و تنظیم این حفاظت بایستی دقت کافی مد نظر قرار گیرد . اغتشاشات زیر نبایستی باعث عملکرد نادرست رله دیفرانسیل حفاظت شینه گردند:

1. اشکال در ثانویه یک ترانسفورماتور جریان که توازن جریان را بر هم می زند.
2. شوکهای مکانیکی با شدت بالا

به منظور حفظ پایداری در اثر اشکال در ثانویه ترانسفورماتور جریان ، رله باز بینی ثانویه ترانس جریان بکار می رود. تا در صورت تشخیص اشکال در ثانویه جریان رله مذکور از عملکرد نابجای رله حفاظت شینه جلوگیری کند .
حفاظت شینه در پستهای 63 و132 کیلو ولت بکار نمی رود . وتنها محدود به پستهای 230 و400 کیلو ولت می باشد این حفاظت فاقد حفاظت پشتیبان بوده و حفاظت پشتیبان شینه توسط نواحی حفاظتی دوم رله های دیستانس فراهم می شود .
در پستهای کلیدی می توان جهت اطمینان بیشتر دو سیستم حفاظتی دیفرانسیل یکسان برای شینه بکار برد که   از هم مستقل بوده و فرمان قطع منوط به تشخیص خطا توسط هر دو سیستم می باشد.
در شینه های تقسیم شده سیستم حفاظتی دیفرانسیل دوم بصورت سراسری بوده و کل شینه را در بر می گیرد .


🔹حفاظت دیفرانسیل شینه از نوع امپدانس بالا (تنها در سطوح ولتاژ 230 و 400 کیلو ولت ) :

🔺حفاظت شینه از نوع امپدانس بالا عموماً شامل سه رله تک فاز از نوع جریان چرخشی امپدانس بالا با  سرعت زیاد است . این رله باید از پایداری در مقابل خطاهای خارج از محدوده حفاظتی برخوردار باشد رله در فاز با یک مقاومت اهمی سری همراه است که به صورت پیوسته قابل تنظیم بوده و بصورت خارجی یا داخلی نصب می گردد. این مقاومت ها باید از نوع سیم پیچی شده بوده و دارای توان کافی باشد مسئله جبران در تنظیم مؤثر رله ها برای تعداد ترانسفورماتور جریان موازی با رله ، جریان مغناطیس کنندگی و ساختمان آنها باید در نظر گرفته شود.
باید اطمینان حاصل کرد که امپدانس تحریک ترانسفورماتور جریان در مقایسه با امپدانس اهمی ثانویه اش بزرگ می باشد .
مقاومت غیر خطی ( متروسیل ) می بایستی در مدار رله قرار گیرد تا ولتاژ پیک ایجاد شده توسط ترانسفورماتور جریان تحت شرایط خطای داخلی را به مقداری از سطح عایقی ترانس های جریان رله و سیم های را بط محدود نماید که معمولاً برای استقامت در مقابل پیک ولتاژ 3000 ولت طراحی می شوند .

پارامترهای مقاومت غیر خطی باید به گونه ای تعیین شوند که :

1. در تنظیم ولتاژ رله ، جریان متروسیل تا حد ممکن کم بوده و از 30 میلی آمپر برای ترانسفورماتور جریان از نوع آمپری بزرگتر نباشد .
2. در ماکزیمم جریان ثانویه نقطه برش متروسیل نباید بزرگتر از 1500 ولت مؤثر باشد .

روغنهای آسکارل (PCB) بدلیل قدرت عایق کنندگی بالا، قدرت خنک کنندگی، نقطه اشتعال بالا، ویسکوزیته پایین وعدم صمغ شوندگی و نیز عدم ایجاد گازهای اشتعال زا به عنوان افزودنی هایی درروغن ویژه تجهیزات الکتریکی نظیرترانسفورماتورها و خازن ها و نیزماشین آلات هیدرولیکی و بسیاری دیگر از دستگاهها کاربرد دارند. روغنهای آسکارل(PCBs) 209ماده را دربرمیگیرند .

اگرچه ثبات و پایداری این روغنها اهمیت زیادی را از نظر اقتصادی و تجاری دربردارد ولی مشکلات زیست محیطی فراوانی را نیز باعث شده است که این روغنها را به یکی از آلاینده های اصلی محیط زیست تبدیل نموده است . این مواد به هر دو صورت خالص و مخلوط با سایر مواد، سمی وجود دارند و ب ه دلیل ماندگاری در بافتهای زنده حتی در تراکمهای کم اثرات مزمنی را بر سلامت موج ودات ایجاد می کنند. البته همه انواع آن اثر مشابهی را روی بدن ندارند . برای مثال بعضی بصورت هورمون یا آنزیم عمل میکنند و بعضی درسیستم عصبی و ایمنی ایجاد اختلال میکنند . از دیگر عوارض ناشی ازاین مواد ایجاد انواع سرطانهای ریه، مثانه، مغز، پوست، سینه، پروستات، پانکراس و دسنگاه گوارش میباشد.

نظر به آثار سوء PCBs بر سلامت انسان و محیط زیست تمامی افرادی که دخیل در نگهداری ، انبارش، جابجایی، تمیزکاری و بسته بندی این مواد و تجهیزات آلوده به آنها هستند ضروریست با آموزش های لازم از خطرات این نوع مواد آگاهی یابند:

-ادامه استفاده از کلیه تجهیزات حاوی PCBs و اقدام به تعمیر آنها درصورت نشت این مواد و ایجاد آلودگی زیست  محیطی ممنوع میباشد.

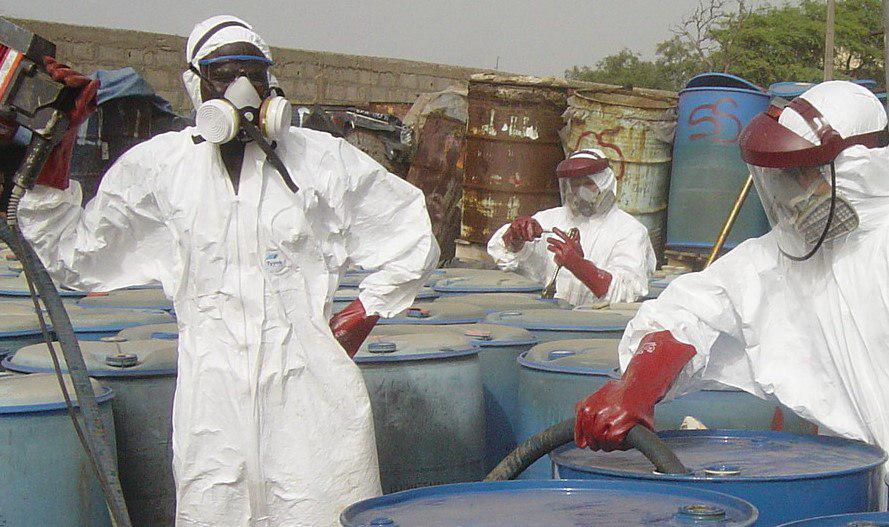

-افراد در ارتباط با PCBs ضروریست به دستکش، لباس یکسره غیرقابل نفوذ، کفش غیرقابل نفوذ و ماسک جهت جلوگیری از هرگونه تماس و استنشاق این روغنها باید مجهز باشند.

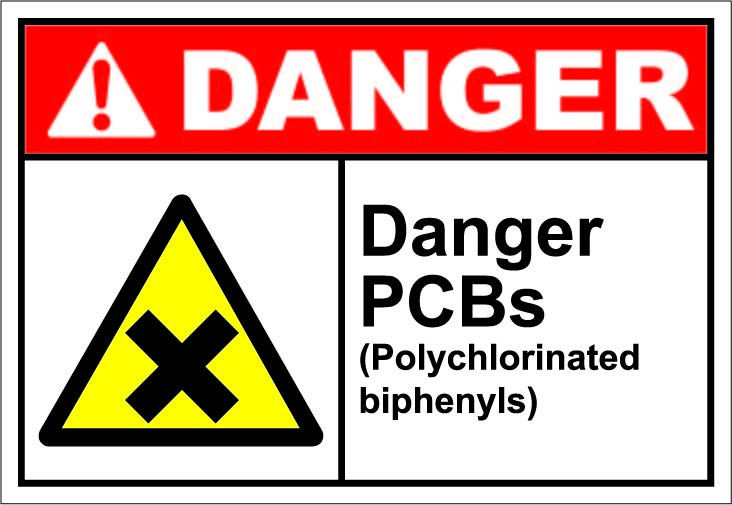

- از جمله امر لازم جهت کاهش خطر آلودگی محیط به PCBs در صورت نشت آن از تجهیزات حاوی آن نصب علائم هشداردهنده بر روی تجهیزات مربوطه، سرکشی و گزارش گیری دوره ای و مرتب از وضعیت تجهیزات مربوطه تا پیش از انتقال آنها به انبارها، در صورت ریخته شدن PCBs بر روی خاک از ورود آن به سیستم فاضلاب بایستی جلوگیری شود.

- تجهیزات حاوی PCBs در صورت نشت و نیز تجهیزات و لباسهای آلوده به آنها که ازجمله پسماندهای خطرناک محسوب میشوند لازم است بعد از رعایت اصول صحیح بسته بندی و حمل و نقل ایمن به انبارهای ویژ ه نگهداری ا ین مواد منتقل شوند.


  نکات مهم در بسته بندی:

- به منظور جمع آوری و حمل و نقل PCBs می بایست به بشکه های استاندارد UN با پوشش داخلی مخصوص پمپاژ شوند.

- در صورت عدم استفاده از پمپ در مواردی که امکان تخلیه از شیرهای مخصوص وجود دارد این شیرها بعد ازتخلیه می بایست کاملاسفت بسته شده و اصطلاحاً آببندی شوند.

- در خازنهای مستعمل در صورتیکه نشت روغن وجود نداشته باشد نیازی به تخلیه روغنها نیست.

- پمپ تخلیه PCBs که به پمپ های سانتریوفوژی معروف هستند ونیز تجهیزات آلوده به آنها، نباید برای موارد معمولی دیگر استفاده شوند . مسیرهای عبوری PCBs در این پمپ ها باید از فولاد ضدزنگ و شلنگ مربوطه از فلزات قابل انعطاف، تترافلئورواتیلن و یا پلیمرهای سیلیکونی باشد. تمامی وسایل استفاده شده بایدردرون سینی های ویژه (ظروف جدا)نگهداری شوند.

- به منظور شناسایی این نوع پسماندها در سیستم  مدیریت  پسماندها  باید  برروی  بشکه های  محتوی آنها   برچسب   خاصی   مشتمل  بر  کلیه  مشخصات از جمله  شماره    شناسایی ، نوع  ماده و درجه سمیت  ونیز بر چسب مواد آلوده کننده  دریایی  (9IMO Class International Maritime organization) الصاق گردد.

- بسته بندی لباسها و قطعات کوچک آلوده به PCBs  در کیسه های پلاستیکی غیرقابل نفوذ بزرگ باید صورت گیرد. در ساختمانهای چند منظوره محل انبارش بایستی درون یکاتاق اختصاصی و یا دربخشی که زیاد مورد استفاده نباشد قرار داشته باشد.

  انبارش پسماندهای حاوی ویا آلوده به:PCBs

- محفظه ها یا کانتینرهای خارج از ساختمان که به انبارش این مواد اختصاص داده می شود باید درون یک محوطه محصور قابل قفل شدن نگهداری شوند.

(مناطق، اتاقکها یا ساختمانهای جداگانه ای برای انبارش در نظر گرفته شود،مگر اینکه جواز خاصی برای انبارش مختلط آن ها اخذ گردیده باشد)

- انبارش چنین پسماندهایی نباید در نزدیکی مکانهای حساس نظیر بیمارستانها،مدارس،مناطق مسکونی،تاًسیسات تهیه مواد غذایی،محل نگهداری و فرآوری غذای حیوانات و زمینهای کشاورزی صورت گیرد . اتاقکها،ساختمانها وکانتینرهای مورداستفاده برای انبارش باید در شرایط دمای پایین، سقفها و دیواره های انعکاسی و مکانهای سایه دارباشد.

- ساختمانها یا کانتینرهای اختصاص داده شده به انبارش این نوع پسماندها باید در شرایط مناسبی قرار داشته باشند واز جنس پلاستیکسخت یا فلز ساخته شده با شند نه ازجنس چوب،گچ ویا سایر مواد عایقی.

- سقف ساختمانها و کانتینرهای اختصاص داده شده به انبارش و زمینهای اطراف آن بایستی به گونه ای شیب داده شود که امکان تخلیه پسماندها از محل فراهم شود.

- ساختمانها یا کانتینرها باید روی آسفالت ، بتن یا ورق های پلاستیکی محکم قرار گیرند(مثلا پلاستیک 6میلیمتری)

- کف مکانهای انبارش در ساختمانها باید از جنس بتن یا ورق محکم پلاستیک )مثلا پلاستیک 6میلیمتری( ساخته شود. کفهای بتنی باید با یکاپوکسی با دوام روکش شود.

- مکانهای انبارش باید به سیستم هشدار آتش سوزی مجهز باشد.

- روغنهای مایع باید در بشکه های استاندارد وغیر قابل نفوذ UN بسته بندی و نگهداری شوند.

- کلیه شیرهای تخلیه بایدمسدود شوند بطوریکه امکان تخلیه PCBs از آن محل ها حتی در مواقع خطر مانند زلزله وجود نداشته باشد.

- خاک های آلوده باید در بشکه، سطل و یا ظروف مناسب مشابه جمع اوری ونگهداری شود.

- سیستم مستند سازی مناسبی جهت ورود و یا خروج مواد د باید اعمال شود.

- بازرسی های مرتب دوره ای جهت کنترل نشتی و یا هر مساله دیگری باید صورت گیرد.

- انبارPCBs باید ازمحل انبارش سایرمواد شیمیایی جدا باشد . درصورت انبار مواد قابل اشتعال درهمان مکان لازم است محل انبارش پسماندهای حاوی و یا آلوده به PCBs توسط دیوارجداکننده ضد آتش انبار مواد قابل اشتعال جداگردد.

- کلیه شبکه ها، ترانس ها و کلیه قطعات در محل انبار باید در حالت پایدارباشند و از معرض عوامل آتش زا دورباشند.

- مکان جهت انبارPCBs و اشیاء آلوده به آن میباشد.

- موارد زیر از جمله ملزومات انبارهای مذکور هستند: تابلوی مشخص کننده انبار پسماندهای خطرناک، کف بتنی پوشیده شده با رنگ اپوکسی )دارای استحکام کافی، بدون ترک (، محل نگهداری کمک های اولیه، محل تعویض لباس، محل شستشو(مخصوصاً چشم) ،سینی های فلزی بزرگ، سیستم تهویه )دارای ورودی و خروجی دردمای بالای: در دمای بالای 13 درجه سانتیگراد بخارات آن موجب تحریک چشم و ششها می شود، مواد جاذب،پالت جهت بسته بندی و چینش).

 نحوةچینش بشکه ها

- در صورتیکه بشکه ها استاندارد داشته باشند جهت حمل و نقل آسان می توان آنها را روی هم چید.

- بشکه ها می بایست بر روی پالت قرار داده شون، پالت سنگین تر در زیر قرار می گیرد.

- چنین شبکه هایی ممکن است در داخل قفسه هایی انجام شود . به هر حال پایداری محل قرارگیری و عدم تکان خوردن از اهم نکات می باشد . ارتفاع این نوع چینش نباید از 6 متر بیشتر باشد.

(توجه: پیشنهاد می شود بشکه ها فقط در یکردیف چیده شوند مگر اینکه از استحکام بشکه ها و نیز پایداری چینش اطمینان حاصل شود).

- همه وسایل به جز شبکه ها در سینی های خاص بسته بندی و بر روی پالت قرار گیرند، به غیر از آنهایی که قابلیت حمل بوسیله جرثقیل را دارند.

- تمامی ظروف حاویPCBs بر روی پالت قرار گیرند.

- بشکه های قرار گرفته بر روی پالت ها می بایست با تسمه بسته شده و مهار شوند.

آتشنشانی درمحل های نگهداری PCBs

- دستورالعمل مقابله با آتش سوزی و پشتیبانی های لازم دیگر می بایست تهیه و درمحل انبار، دفتر کار و واحدآتش نشانی نگهداری شود.

- هر انبار بزرگی می باید مجهز به یکسیستم اتوماتیک آتش نشانی باشد.

- آتش سوزی های بزرگ که در آنها از آب استفاده می شود می تواند با پخش و نشت آب به محیط موجب آلودگی و گسترش آن شود ازاین رو باید بعد ازآتش سوزی ت ا حد امکان آب موجود در محیط را جمع آوری نمود یا مواد شیمیایی خشک استفاده کرد.

- ازآنجا که درآتش سوزی ازاحتراقPCBs،دی اکسین ها که مواد سمی مهلکی هستند تولیدمیشود لذا استفاده ازماسک ضروری است

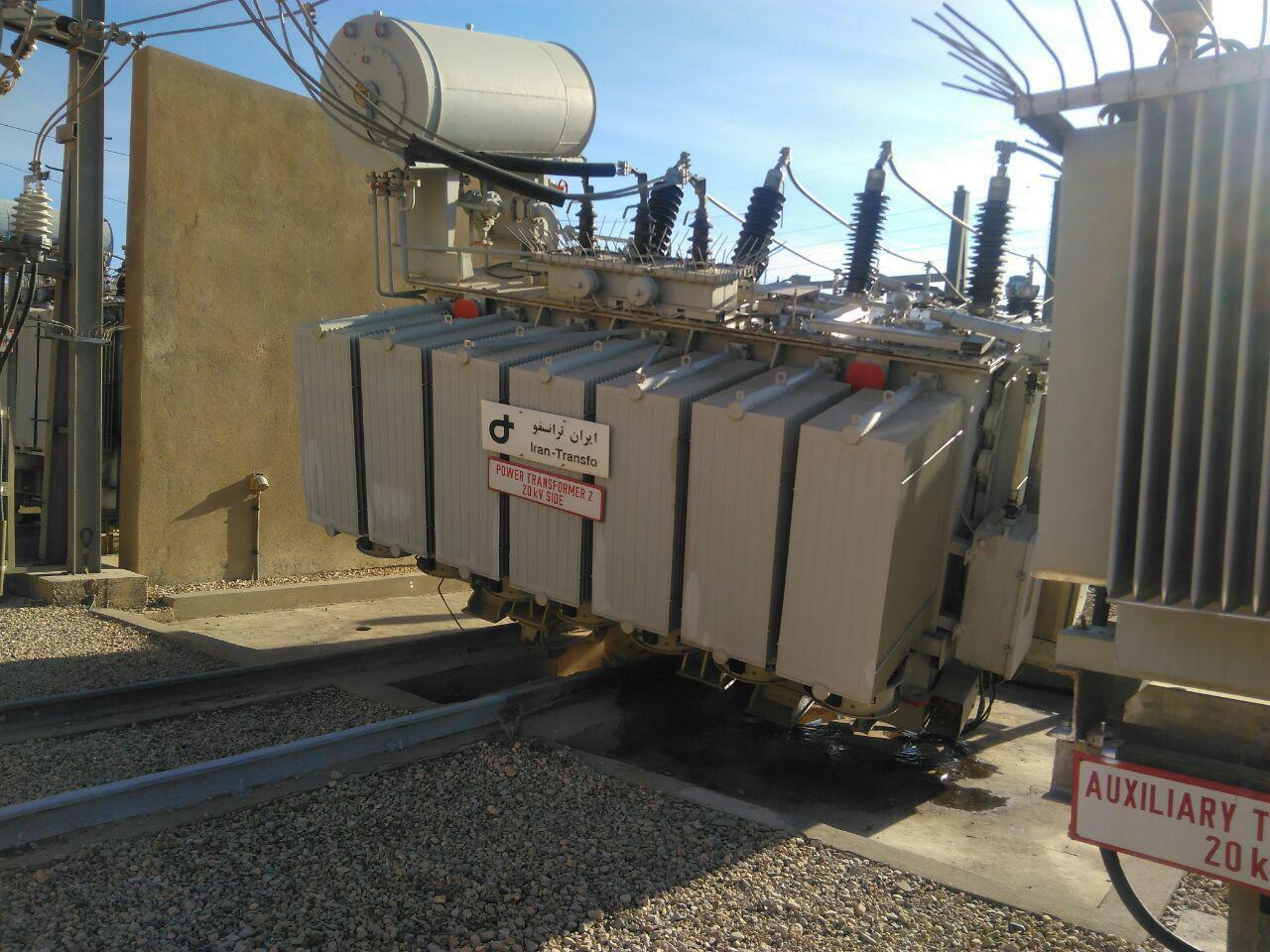

ترانسفورماتور فوق توزیع آسیب دیده براثر زلزله سرپل ذهاب

جداساز آونگی اصطکاکی چیست؟

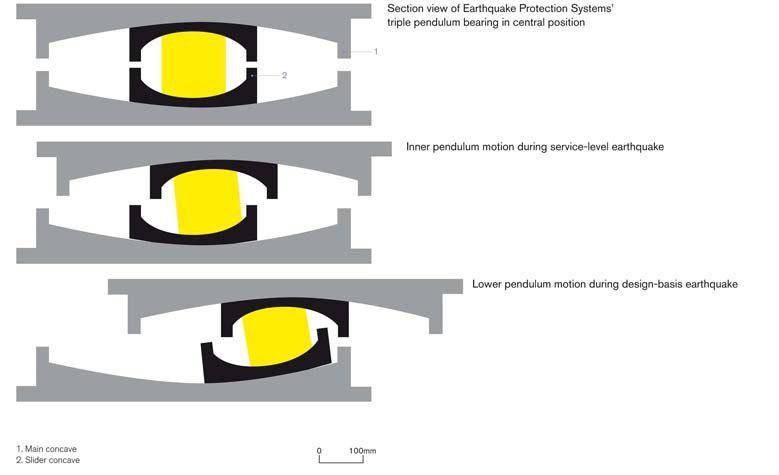

✅ جداسازهای پایه (base isolators) وسایلی هستند که در زیر سازه ها قرار می‌گیرند و آنها را از اثرات ویرانگر ناشی از نیروی جانبی زلزله، یا نوسانات ناشی از حرکت قطارها جدا می‌کنند. جداسازی لرزه‌ای ابزاری با سابقه در طراحی سازه است که به وسیله آن می‌توان سازه یا بخشی از آن یا حتی اجزای داخلی قرار گرفته در سازه را از اثرات مخرب شتاب زمین جداسازی نمود. یکی از اهداف جداسازی لرزه‌ای منحرف ساختن بسامد اصلی سازه از بسامدهای غالب زلزله و بسامد اصلی روسازه است. هدف دیگر از یک سیستم جداساز فراهم نمودن وسیله ای اضافی برای میراسازی انرژی و در نتیجه کاستن از شتاب منتقل شده به روسازه است. دیدگاه اصلی در این روش جداساختن سازه از زمین (عمومآ در جهت افقی) به منظور کاهش انتقال تحریک زلزله به سازه است. گستره‌ای از جداسازها شامل تکیه گاه‌های الاستومری (با و بدون هسته سربی)، تکیه گاه‌های اصطکاکی/لغزشی و تکیه گاه‌های غلتکی در بیست سال گذشته در کشورهایی مانند ایالات متحده، ژاپن، انگلستان، ایتالیا، نیوزیلند و غیره برای طراحی ضد لرزه ای ساختمانهای جدید زیادی به کار گرفته شده است.
🔶 انواع جداسازها عبارتند از:
جداسازهای الاستومری
جداسازهای اصطکاکی خالص
جداسازهای لاستیکی
جداسازهای آونگی اصطکاکی
جداسازهای سرب-لاستیک
جداسازهای کشسان-سایشی
جداسازهای EDF
🔺 از جداساز آونگی اصطکاکی برای مهار نیروی حاصل از زلزله بر ترانسفورماتور استفاده می شود.

به منظور مقاوم سازی ترانسفورماتورهای نصب شده در پست از جداسازهای آونگی اصطکاکی استفاده می شود.

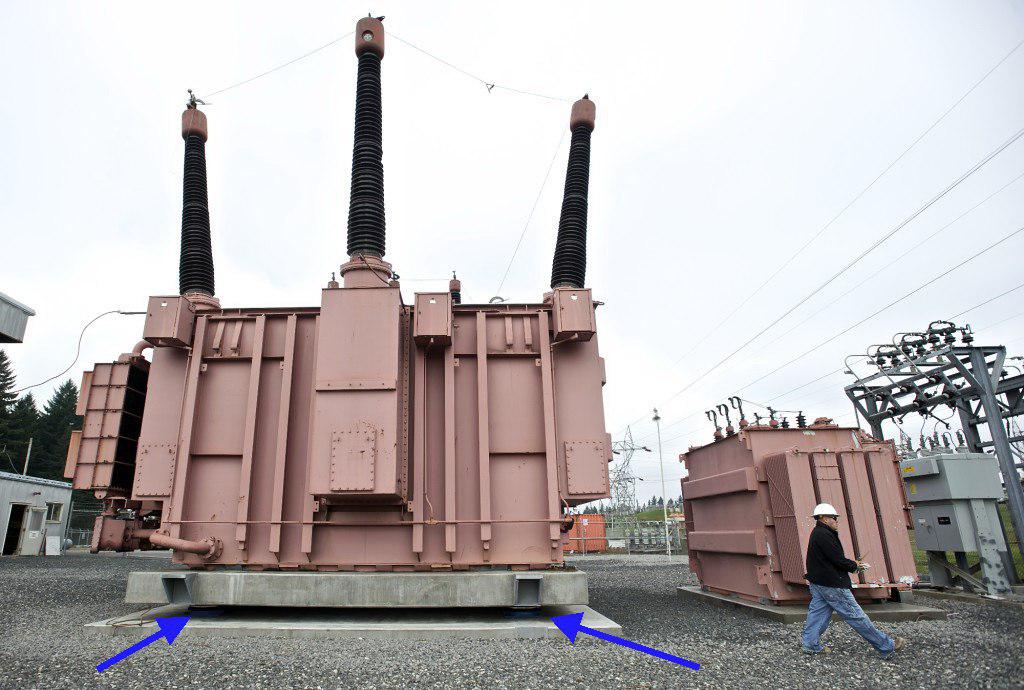

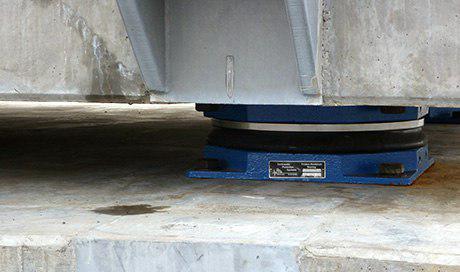

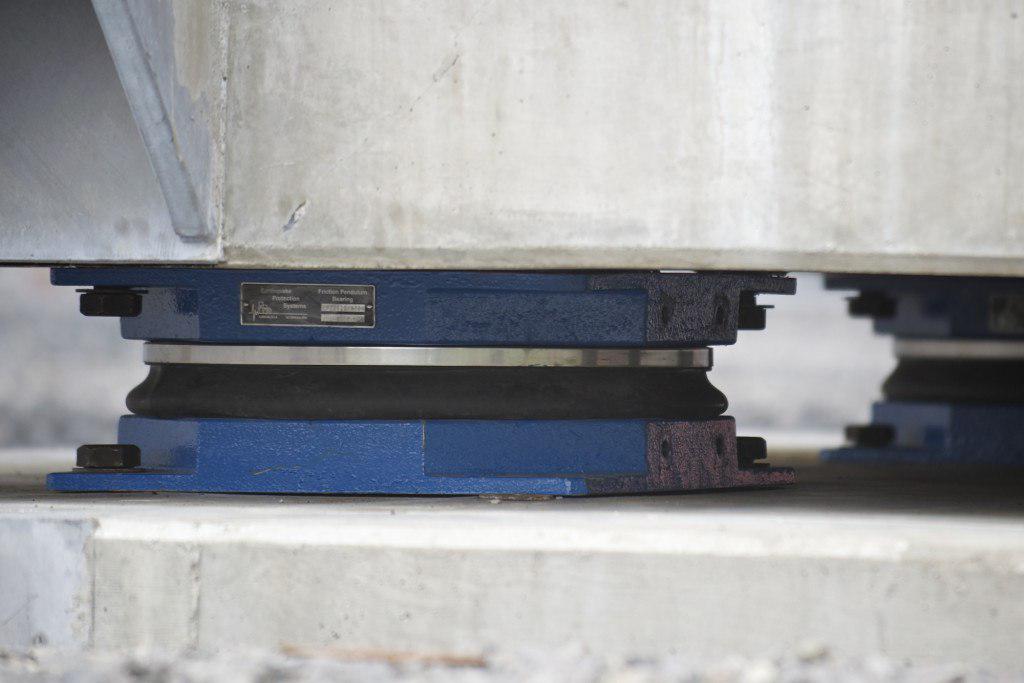

نمائی نزدیک از جداساز آونگی اصطکاکی جهت افزایش پایداری ترانسفورماتور در برابر زلزله

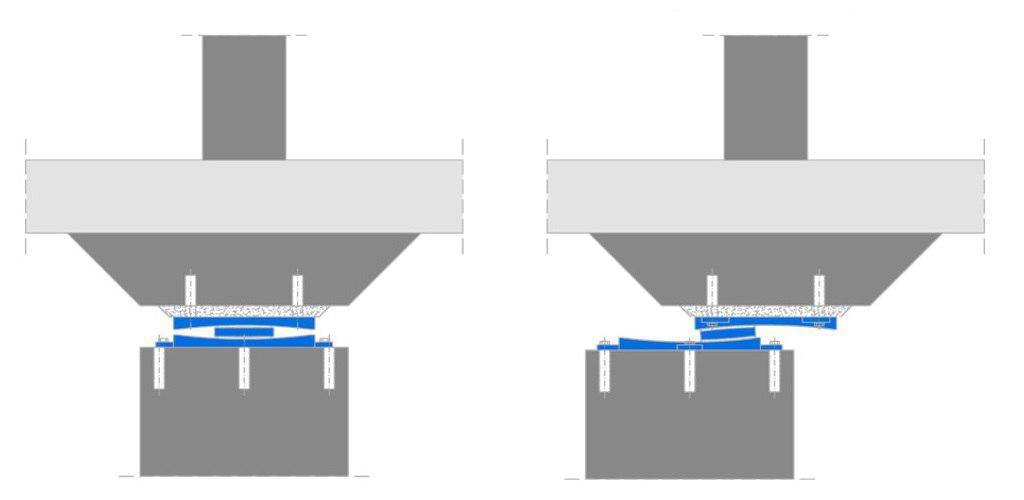

نحوه خنثی سازی نیروی زلزله وارده بر ترانسفورماتور با کمک جداساز آونگی اصطکاکی

خنثی سازی نیروی حاصله از زلزله بر  ترانسفورماتور با کمک جداساز آونگی اصطکاکی

همانگونه که ذکر شد یکی از روشهای افزایش پایداری ترانسفورماتوردر برابر زلزله، تعبیه جداسازهای آونگی اصطکاکی در ذیل سکوی بتونی محل استقرار ترانس است.

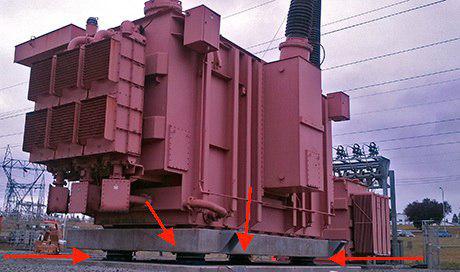

جداساز آونگی اصطکاکی تعبیه شده در زیر ترانسفورماتور به منظور افزایش پایداری در برابر زلزله

علاوه بر پایدار سازی تجهیزات الکتریکی نصب شده لازم است در زمان طراحی ترانسفورماتور نیز مقاومت در برابر زلزه محاسبه شود.

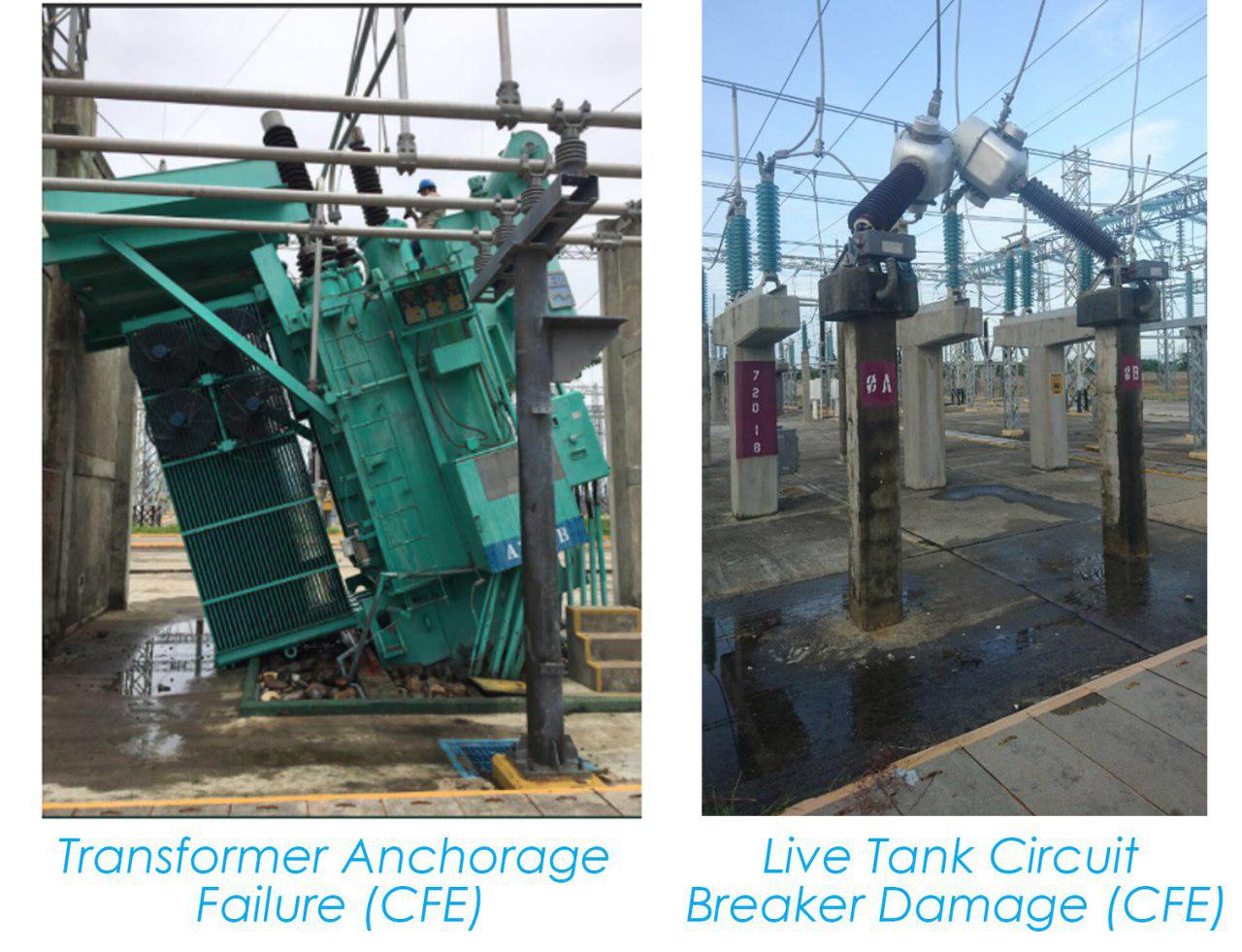

عکس: ترانس و بریکر آسیب دیده براثر زلزله 8/1 مکزیک در سال 2017
