🔴 آشنایی با رله بوخهلتز:
بوخهلتز یکی از مهمترین رله های حفاظتی ترانسفورماتورهای توزیع و قدرت است که در سه وضعیت اعلام آلارم یا تریپ می کند:

1.  تجمع گاز در محفظه رله (آلارم)
2. کاهش سطح روغن به پایینتر از رله (تریپ)
3. حرکت سریع روغن از سمت مخزن به منبع انبساط (تریپ)

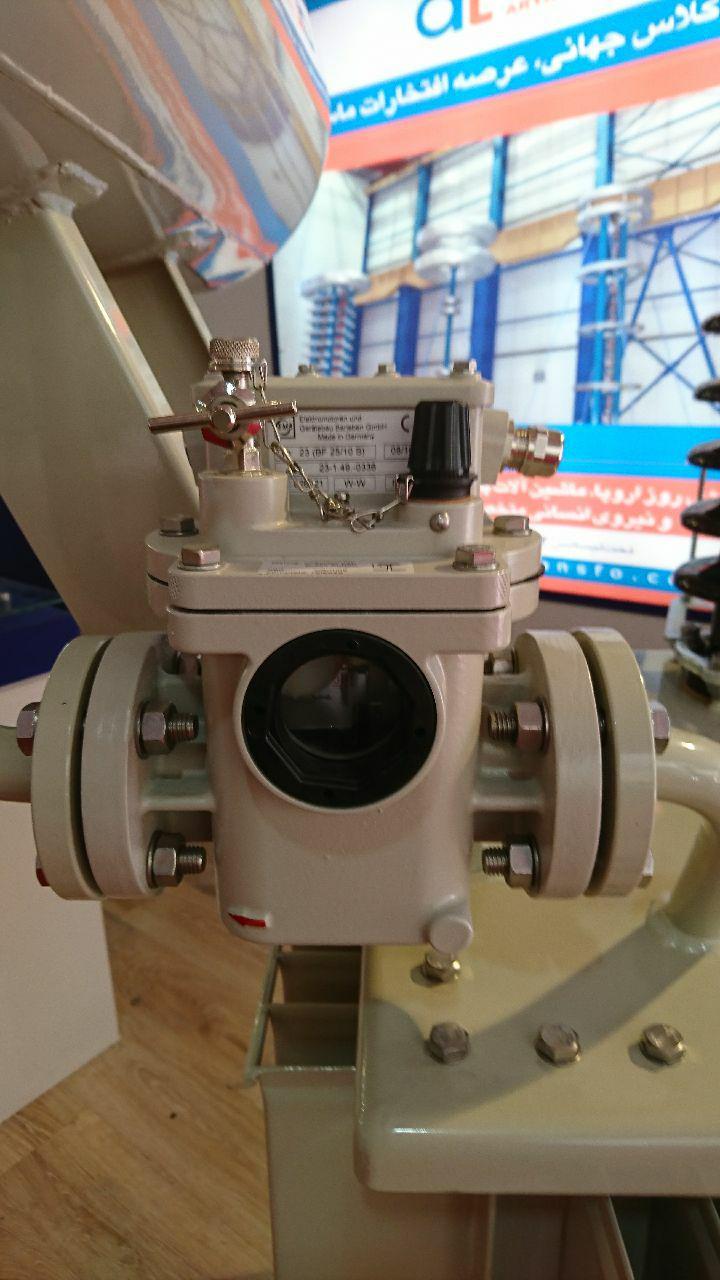

درپوش سیاه رنگ (سمت راست تصویر) کلید تست آلارم و تریپ و کنار آن (سمت چپ تصویر) محفظه خروج گازهاست. اگر میله 90 درجه چرخانده شود گازهای محبوس در رله آزاد می گردند.

⚠️ در صورت اعلام آلارم توسط بوخهلتز لازم است در اسرع وقت نسبت به نمونه برداری از گاز و انجام آزمون گازکروماتوگرافی اقدام نمود.
⛔️ در صورت وقوع تریپ توسط بوخهلتز برقدار کردن ان بدون شناسایی عیب ترانس به هیچ وجه مجاز نیست و ممکن است ترانس را با آسیب جدی از جمله آتش سوزی🔥و انفجار💥 مواجه سازد.

آموزش تصویری نحوه عملکرد رله بوخهلتز

فشار سنج ترانسفورماتور هرمتیک (فلش آبی)

اجزاء و متعلقات ترانسفورماتورهای هرمتیک گازی

فشار سنج ترانسفورماتور هرمتیک (فلش آبی)

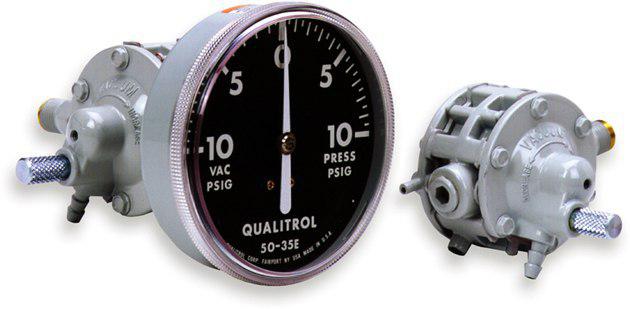

🔴 فشارسنج های بکار رفته در ترانسفورماتور (مشابه فشارسنجهای دستگاه تصفیه یا سیرکوله روغن) از نوع فشار سنج نسبی است و نه فشارسنج مطلق. در این گونه فشارسنجها  ایستادن عقربه برروی عدد صفر به معنای صفر بودن فشار نیست بلکه به معنای یکسان شدن با فشار محیط است:

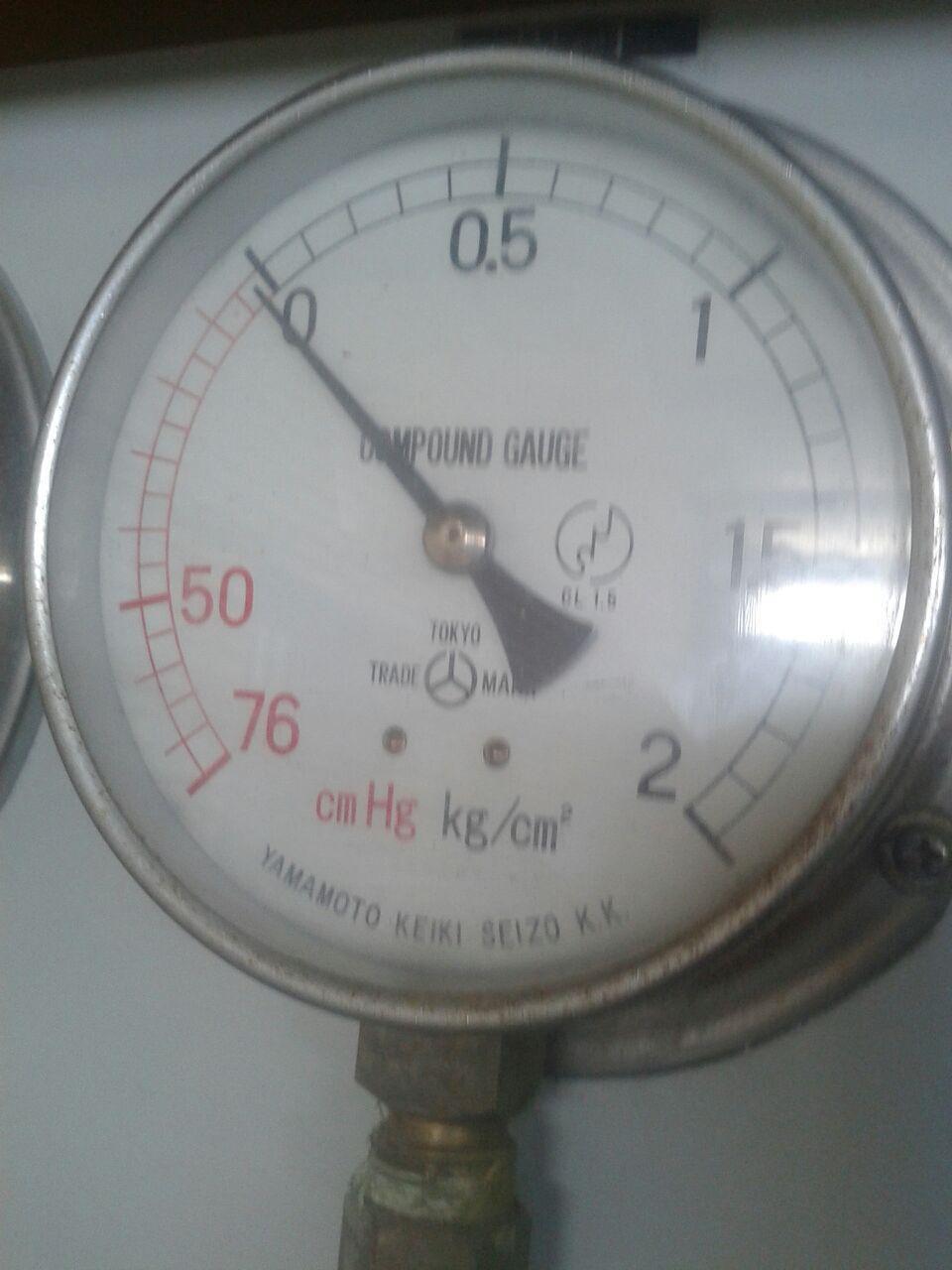

فشار سنج نسبی مورد استفاده در ترانسفورماتورهای هرمتیک گازی

نحوه قرائت فشار سنج نسبی

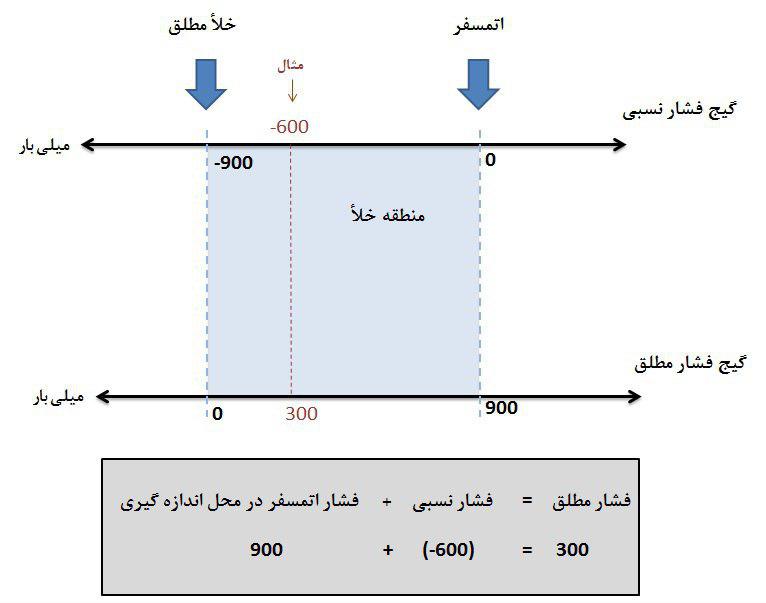

✅  همانگونه که در نمودار فوق ملاحظه می شود در صورتیکه فشار سنج نسبی عدد صفر را نشان بدهد به معنای همسان شدن فشار داخل مخزن با فشار محیط می باشد (در این نمودار 900 میلی بار یا 0.88 اتمسفر) است. اگر از این فشار سنج بعنوان فشار سنج خلاء استفاده شود، زمانی به مقدار خلاء می رسیم که عقربه فشار سنج برروی عدد 900- قرار گیرد. (در این مثال فرض بر این است که فشار محیط 900 میلی بار است)

فشارسنج مورد استفاده در پمپ خلاء دستگاه سیرکوله روغن ترانسفورماتور

1.  در زمان شروع عملیات تصفیه فیزیکی یا سیرکوله، عقربه فشارسنج برروی عدد صفر قرار دارد که نشاندهنده فشار یکسان با فشار محیط می باشد.
2. خلاء مطلق زمانی اتفاق می افتد ک عقربه فشارسنج نسبی برروی 76- سانتی متر جیوه قرار گیرد.

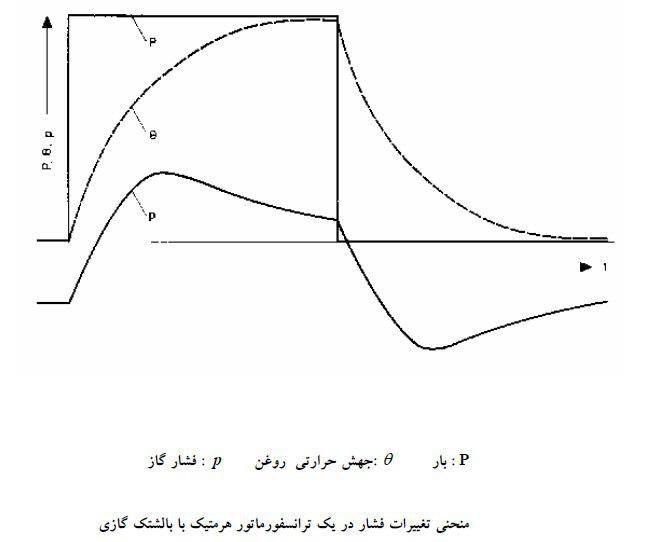

تغییرات فشار نسبی ازت در ترانسفورماتور هرمتیک گازی با تغییرات دمای محیط و بار ترانس

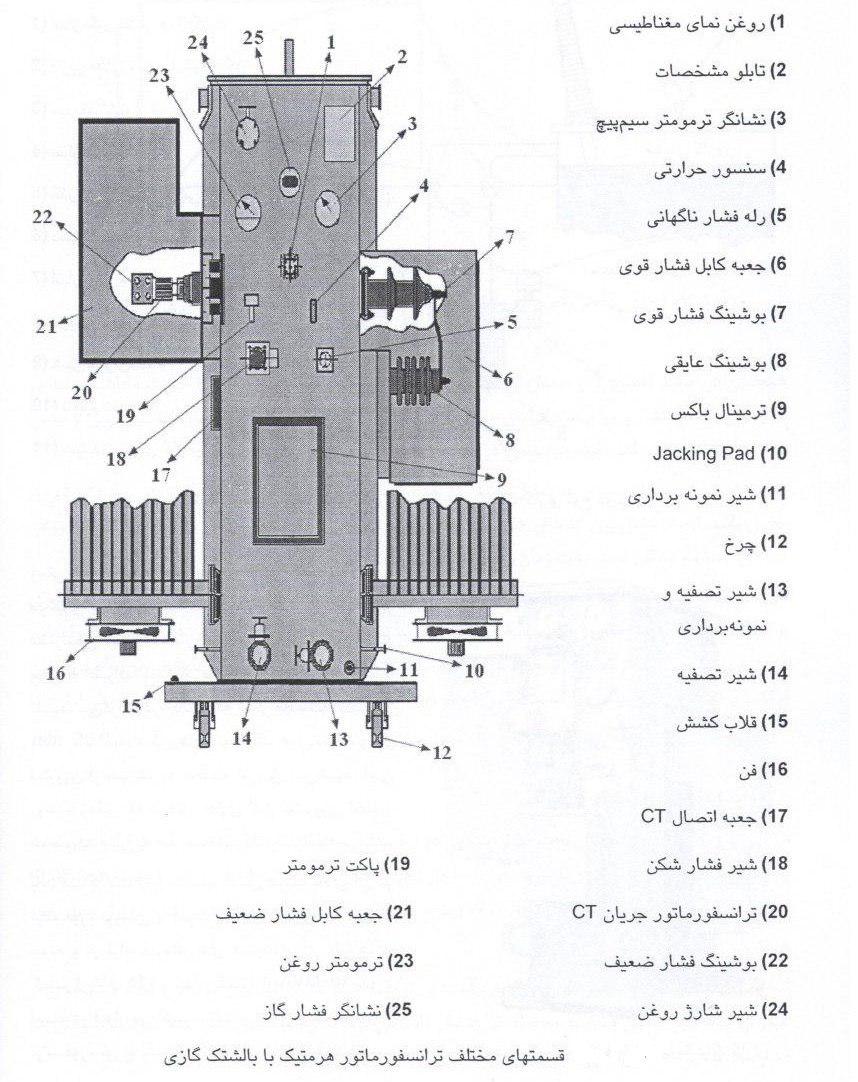

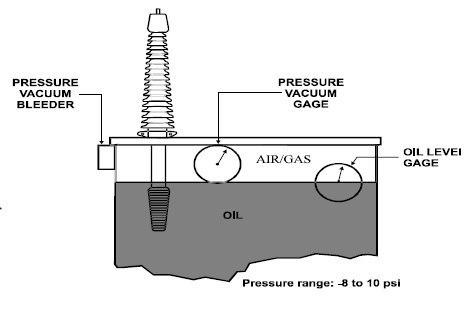

ترانسفورماتور هرمتیک با بالشتک گازی و محل استقرار سطح سنج روغن و فشار سنج نسبی

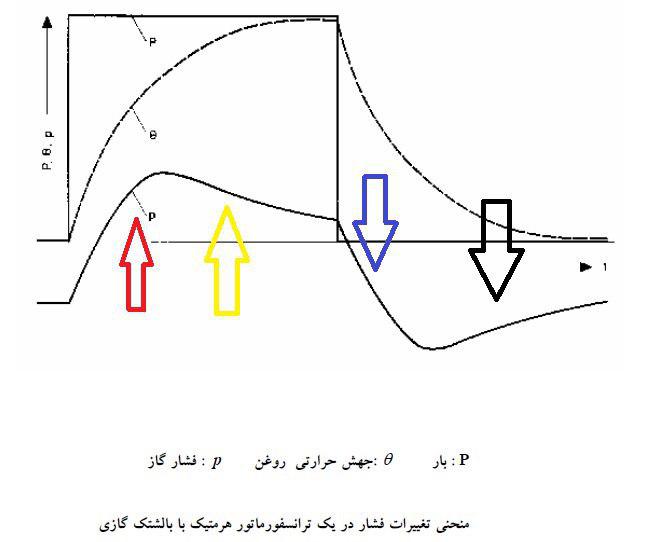

✅ برای درک چگونگی تغییرات فشار ازت در محفظه گاز ترانس هرمتیک با تغییر بار و دما (نمودار بالا) ابتدا لازم است به دو اصل فیزیکی در خصوص رفتار روغن و گاز اشاره شود:
1- تغییرات فشار، دما و حجم گاز در یک محیط بسته از فرمول ذیل تبعیت می کند:
PV=nRT  یا PV/T = cte. مقدار ثابت
که در این فرمول P فشار V حجم و T دمای گاز است.
2-قابلیت انحلال گاز در روغن نسبت مستقیم با فشار و دما دارد.
🌞 با افزایش دمای محیط یا افزایش بارگیری از ترانسفورماتور، دمای روغن🌡 نیز افزایش یافته و منبسط می شود. این انبساط حجم روغن، حجم ازت موجود در بالای روغن را کاهش می دهد. بدین شکل مطابق فرمول یک فشار گاز داخل ترانس افزایش می یابد. (فلش قرمز🔴) در عین حال افزایش فشار و دما موجب افزایش میزان حلالیت گاز در روغن شده و با حل شدن مقداری از ازت در روغن، فشار آن کاهش می یابد. (فلش زرد🌕)
🌨 با کاسته شدن از دمای محیط یا کاهش بارگیری از ترانسفورماتور، دمای روغن🌡 نیز کاهش یافته و منقبض می شود که خود موجب افزایش حجم ازت می گردد. مطابق فرمول یک با کاهش دما و افزایش حجم، فشار گاز نیز کاهش می یابد. (فلش آبی🔵) این نیز موقت بوده و کاهش فشار و دما موجب آزاد شدن گاز از روغن شده که خود افزایش فشار ازت را در پی دارد (فلش سیاه⚫️)
🔶 بهمین دلیل در یک ترانسفورماتور هرمتیک گازی با تغییر بار یا در طول شبانه روز عقربه فشار سنج جابجا می شود. (رنج تغییرات فشار بسته به طراحی متفاوت است لیکن طبق استاندارد FIST حداکثر  بین 8psi- تا 10psi+ می باشد و معمولا در دمای 20درجه سانتیگراد فشار بین 2psi تا 3psi می باشد)

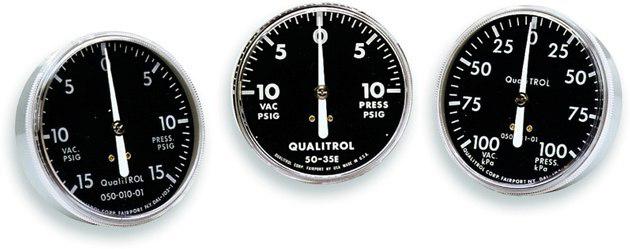

فشار سنجهای مورد استفاده در ترانسهای هرمتیک گازی

⚠️ برای چک کردن اینکه آیا ازت از ترانس خارج شده یا نه می توان از فشارسنج استفاده نمود. درصورتیکه در دو دمای مختلف (مثلا ظهر🌞 و شب🌛 یا بار زیاد⬆️ و بار کم⬇️) تغییراتی در گیج فشار سنج ایجاد نشود و عقربه ثابت باقی بماند نشاندهنده خارج شدن ازت از ترانس است. در صورتیکه ازت خارج شده باشد لازمست مجدد به ترانس تزریق شود چراکه بجای آن هوا در ارتباط مستقیم با روغن قرار گرفته که موجب افزایش رطوبت روغن و عایق کاغذی و کاهش ولتاژ شکست روغن و همچنین کاهش عمر مفید ترانسفورماتور هرمتیک می شود.

ترانسفورماتورهای Open Breathing Type بدون منبع انبساط

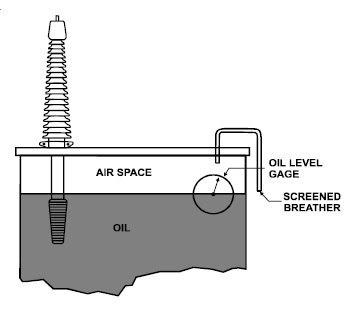

در این ترانسفورماتورها (غیرهرمتیک) بالای هوا روغن بوده و از طریق محفظه رطوبت گیر تنفس انجام می شود.

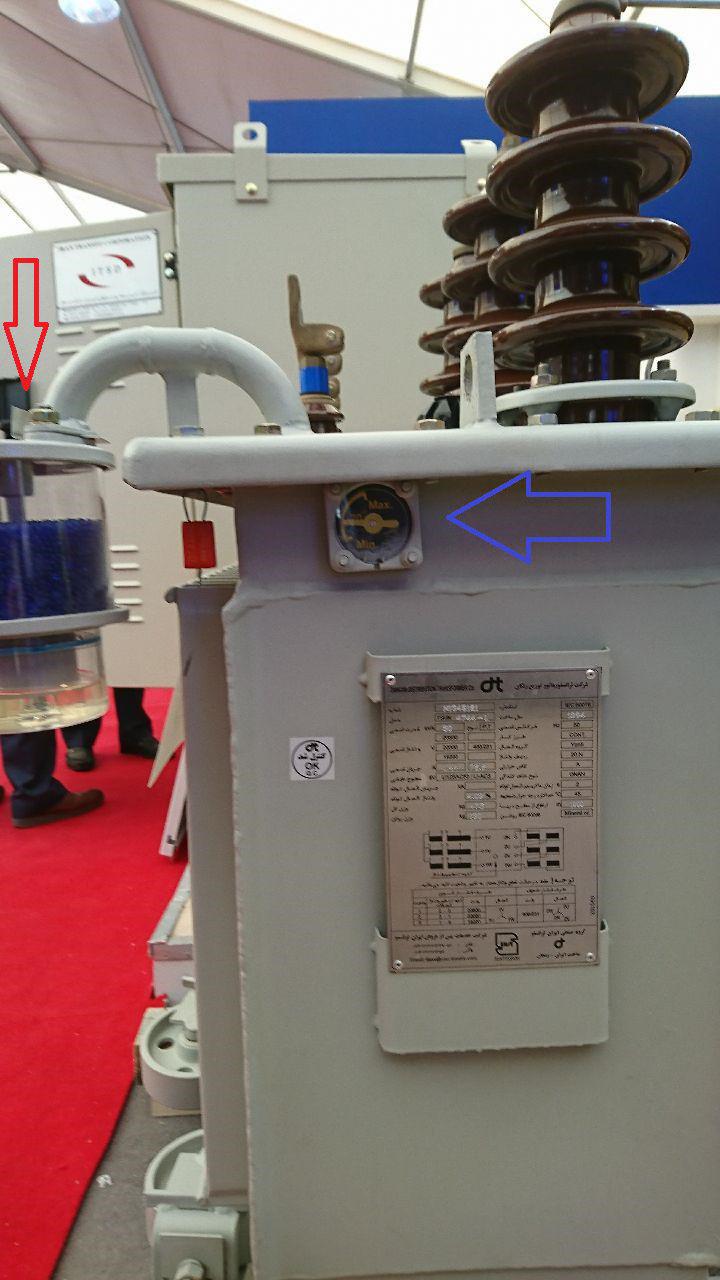

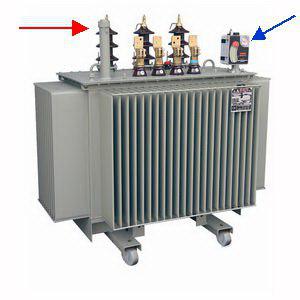

محل نصب محفظه رطوبت گیر (فلش قرمز) و سطح سنج روغن (فلش آبی)

رله های مورد استفاده در ترانسهای هرمتیک وله ای

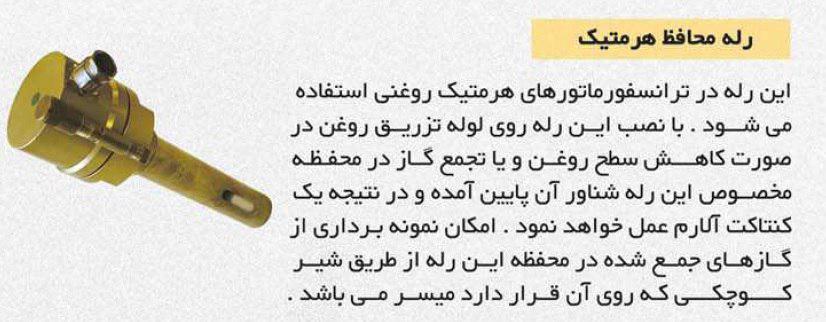

🔴 رله محافظ هرمتیک
🔵 رله چند کاره یا ترکیبی (که با نامهای دیگر چون DGPT2 و DMCR نیز شناخته می شود)

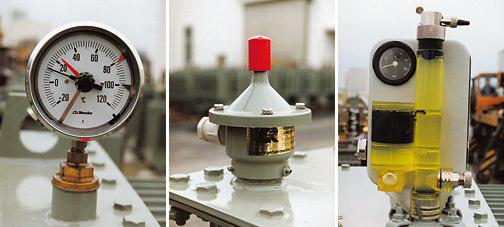

تجهیزات حفاظتی ترانسفورماتورهای توزیع هرمتیک وله ای (بترتیب از راست به چپ):
رله چندکاره یا ترکیبی (DGPT2)
شیر فشار شکن
ترمومتر روغن

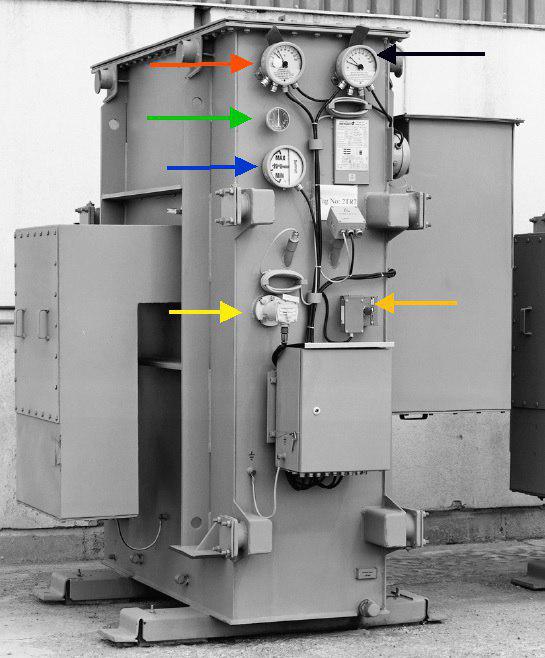

رله های مورد استفاده در ترانسفورماتور هرمتیک گازی

🔴⚫️ ترمومترهای روغن و سیم پیچی

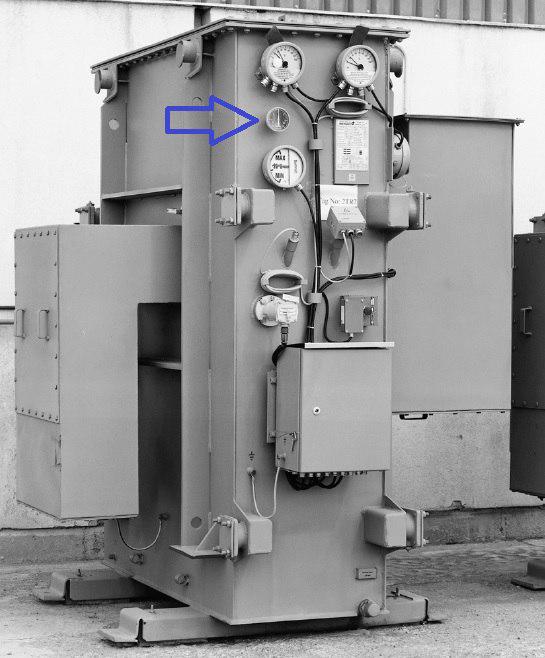

✅ فشارسنج (جهت اندازه گیری فشار گاز بالای روغن)
🔵 سطح سنج روغن
🌕 رله فشار ناگهانی (Sudden Pressure Relay)
🔶 شیر فشار شکن

همانطور که در عکس نیز ملاحظه می کنید. رله فشار شکن (فلش نارنجی🔶) با رله فشار ناگهانی یا Sudden Pressure Relay (فلش زرد🌕) کاملا متفاوت است. تفاوت این دو رله در روزهای آتی بیان خواهد شد.

🌡ترمومتر روغن و سیم پیچ ترانسفورماتور قبلا بطور مفصل در کانال توضیح داده شده است. برای مطالعه این مطالب، لطفا روی لینک http://engelectrical.blogfa.com/post/80 کلیک کنید.

⚡️ تجهیزات حفاظتی ترانسفورماتور:
1️⃣ شیر فشار شکن:
شیر یا رله فشار شکن Pressure Reliefe Device در صورت افزایش فشار داخل مخزن (بسته به طراحی و بین 0.3bar تا 0.7bar) عمل کرده و با خارج نمودن روغن از ترانسفورماتور مانع از انفجار💥 یا تغییر شکل مخزن می شود. شیرفشارشکن بر دوقسم است:
- بدون کنتاکت
- همراه با کنتاکت (که در صورت عملکرد فرمان تریپ برای ترانس صادر می شود)
از این رله در همه ترانسفورماتورهای قدرت و بسیاری از ترانسهای توزیع چه هرمتیک و چه با منبع انبساط استفاده می شود.

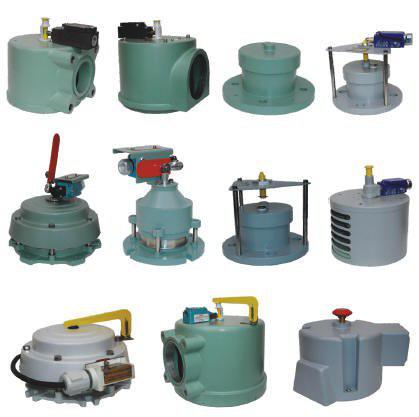

انواع فشار شکن ترانسفورماتور

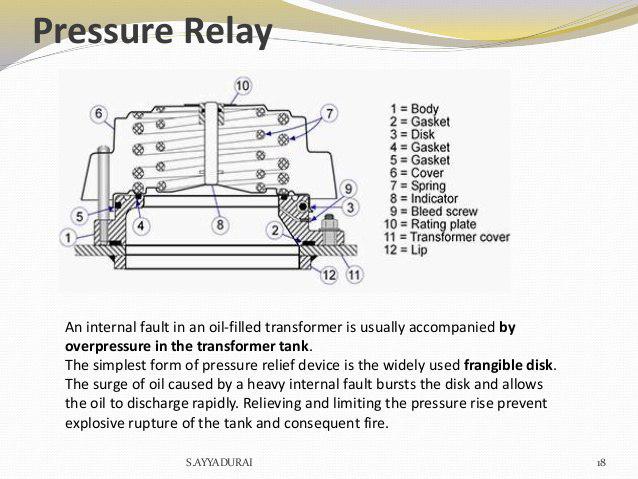

اجزاء شیر فشار شکن ترانس

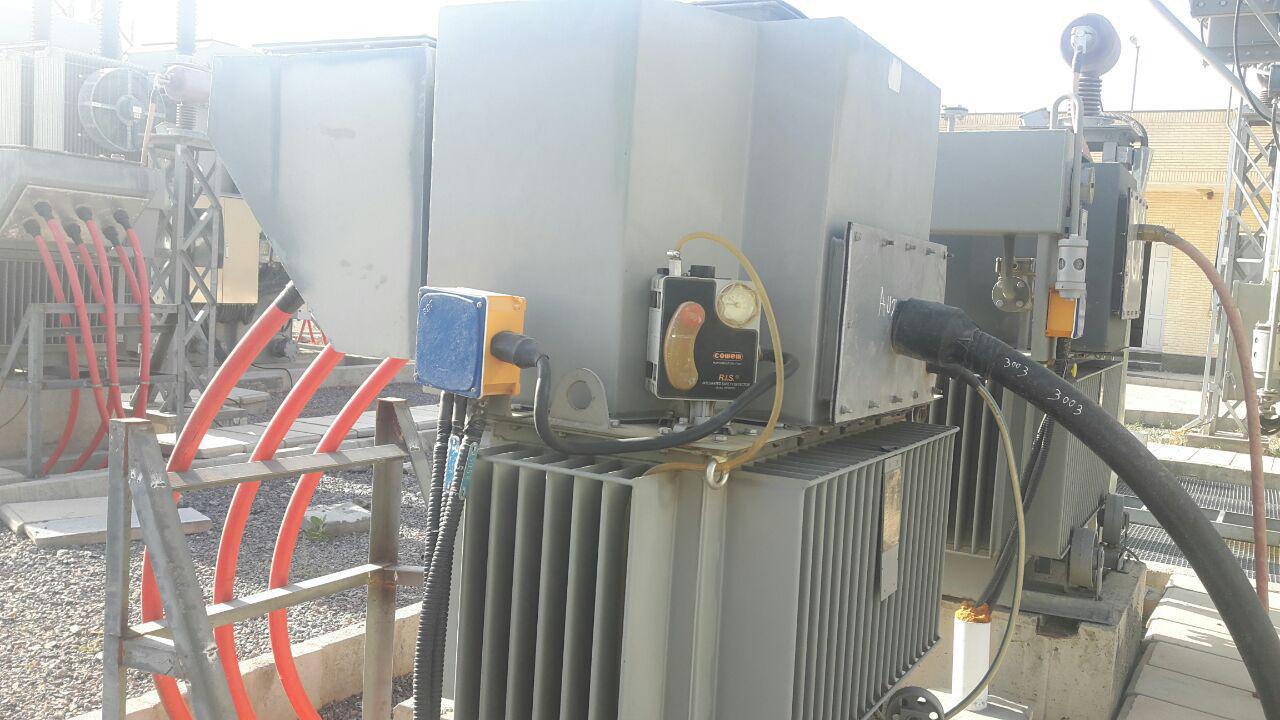

محل نصب شیر فشار شکن اغلب برروی درپوش ترانس است. در ترانسهای هرمتیک گازی این رله برروی دیواره مخزن نصب می شود.

فیلم: نحوه عملکرد رله فشار شکن ترانسفورماتور

🔴 افزایش و کاهش حجم روغن ترانسفورماتور براثر بارگیری یا تغییرات دمای محیط🌡 باید به گونه ای در یک ترانسفورماتور جبران شود:
✅ در ترانسفورماتورهای معمولی این افزایش حجم از طریق منبع انبساط جبران میشود که خود منبع انبساط از طریق محفظه رطوبت گیر به هوای محیط راه دارد.
✅ در ترانسفورماتورهای بزرگ در منبع انبساط از ایربگ استفاده می شود که ارتباط بین روغن و هوا قطع شود (جهت ممانعت از ورود  اکسیژن و رطوبت به داخل ترانس) ولی خود هوای داخل ایربگ از طریق محفظه رطوبت گیر با محیط اطراف در ارتباط است.
✅ در ترانسهای هرمتیک انبساط و انقباض روغن یا از طریق خود رادیاتورها (هرمتیک وله ای) جبران شده و یا از طریق بالشتگ گازی (هرمتیک گازی)

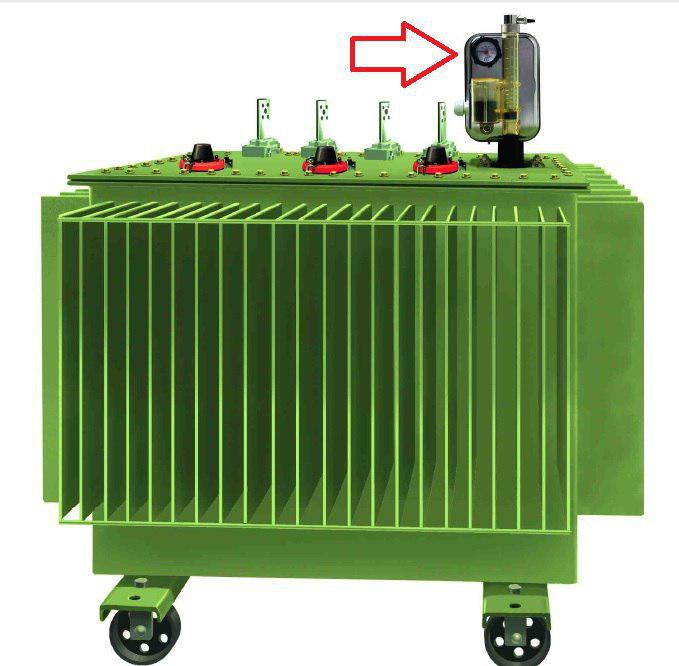

رله محافظ هرمتیک در ترانسفورماتورهای هرمتیک



رله چندکاره یا DGPT2

🔴 این رله که مخصوص ترانسفورماتورهای هرمتیک می باشد. در حالتهای ذیل عمل می کند:
1) تجمع گاز
2) کاهش سطح روغن
3) افزایش فشار مخزن
4) افزایش دمای روغن (آلارم و تریپ)
🌡DGPT2: Discharge of Gases + Pressure + Themperature (2

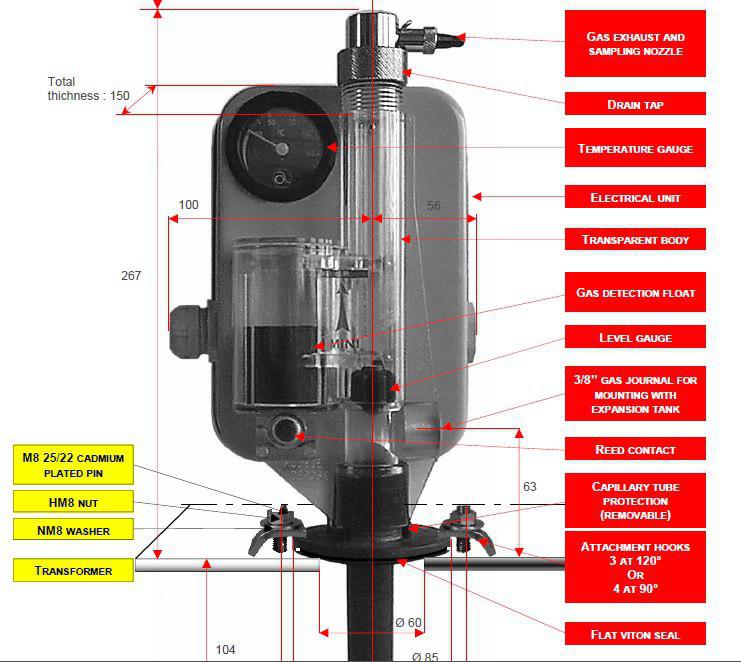

اجزاء رله DGPT2



مقدمه:

در ژوئیه ۱۹۹۹، شركت ABB، یك ترانسفور ماتور فشار قوی خشك به نام “Dryformer “ ساخته است كه نیازی به روغن جهت خنك شدن بار به عنوان دی الكتریك ندارد.در این ترانسفورماتور به جای استفاده از هادیهای مسی با عایق كاغذی از كابل پلیمری خشك با هادی سیلندری استفاده می شود.
تكنولوژی كابل استفاده شده در این ترانسفورماتور قبلاً در ساخت یك ژنراتور فشار قوی به نام "Power Former"در شركتABB به كار گرفته شده است. نخستین نمونه از این ترانسفورماتور اكنون در نیروگاه هیدروالكترولیك “Lotte fors” واقع در مركز سوئد نصب شده كه انتظار می رود به دلیل نیاز روزافزون صنعت به ترانسفورماتور هایی كه ازایمنی بیشتری برخوردار باشند و با محیط زیست نیز سازگاری بیشتری داشته باشند، با استقبال فراوانی روبرو گردد.
ایده ساخت ترانسفورماتور فاقد روغن در اواسط دهه ۹۰ مطرح شد. بررسی، طراحی و ساخت اینترانسفورماتور از بهار سال ۱۹۹۶ در شركت ABB شروع شد. ABB در این پروژه از همكاری چند شركت خدماتی برق از جمله Birka Kraft و Stora Enso نیز بر خوردار بوده است.

● تكنولوژی

ساخت ترانسفورماتور فشار قوی فاقد روغن در طول عمر یكصد ساله ترانسفورماتورها، یك انقلاب محسوب می شود. ایده استفاده از كابل با عایق پلیمر پلی اتیلن (XLPE) به جای هادیهای مسی دارای عایق كاغذی از ذهن یك محقق ABB در سوئد به نام پرفسور “Mats lijon” تراوش كرده است.
تكنولوژی استفاده از كابل به جای هادیهای مسی دارای عایق كاغذی، نخستین بار در سال ۱۹۹۸ در یك ژنراتور فشار قوی به نام “ Power Former” ساخت ABB به كار گرفته شد. در این ژنراتور بر خلاف سابق كه از هادیهای شمشی ( مستطیلی ) در سیم پیچی استاتور استفاده می شد، از هادیهای گرد استفاده شده است.
همانطور كه از معادلات ماكسول استنباط می شود، هادیهای سیلندری ، توزیع میدان الكتریكی متقارنی دارند. بر این اساس ژنراتوری می توان ساخت كه برق را با سطح ولتاژ شبكه تولید كند بطوریكه نیاز به ترانسفورماتور افزاینده نباشد. در نتیجه این كار، تلفات الكتریكی به میزان ۳۰ در صد كاهشمی یابد.
در یك كابل پلیمری فشار قوی، میدان الكتریكی در داخل كابل باقی می ماند و سطح كابل دارای پتانسیل زمینمی باشد.در عین حال میدان مغناطیسی لازم برای كار ترانسفورماتور تحت تاثیر عایق كابل قرار نمی گیرد.در یك ترانسفورماتور خشك، استفاده از تكنولوژی كابل، امكانات تازه ای برای بهینه كردن طراحی میدان های الكتریكی و مغناطیسی، نیروهای مكانیكی و تنش های گرمایی فراهم كرده است.
در فرایند تحقیقات و ساخت ترانسفورماتور خشك در ABB، در مرحله نخست یك ترانسفورماتور آزمایشی تكفاز با ظرفیت ۱۰ مگا ولت آمپر طراحی و ساخته شد و در Ludivica در سوئد آزمایش گردید. “ Dry former” اكنون در سطح ولتاژ های از ۳۶ تا ۱۴۵ كیلو ولت و ظرفیت تا ۱۵۰ مگا ولت آمپر موجود است.

این نوع از ترانسفورماتورها به گونه­ای هستند که سیم پیچ­های آن در دی­الکتریک مایع غوطه­ور نمی­باشند، بلکه از مواد جامد جهت این امر استفاده می شود. از این نوع ترانسفورماتورها در بدترین شرایط محیطی، آب و هوایی و آتش سوزی بهره برداری می شود، لذا ایمن ترین و قابل اطمینان ترین نوع ترانسفورماتور توزیع می باشد، قسمت های مختلف آن با توجه به شکل عبارتند از :

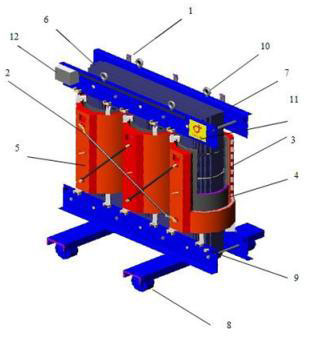

1. ترمینال فشار ضعیف
2. ترمینال فشار قوی
3. بوبین فشار ضعیف
4. بوبین فشار قوی
5. لینک تپ چنجر غیر قابل تغییر تحت پتانسیل
6. هسته
7. فریم هسته
8. چرخهای دو جهته
9. ترمینال زمین
10. قلابهای حمل
11. پلاک مشخصات
12. جعبه مدار کمکی

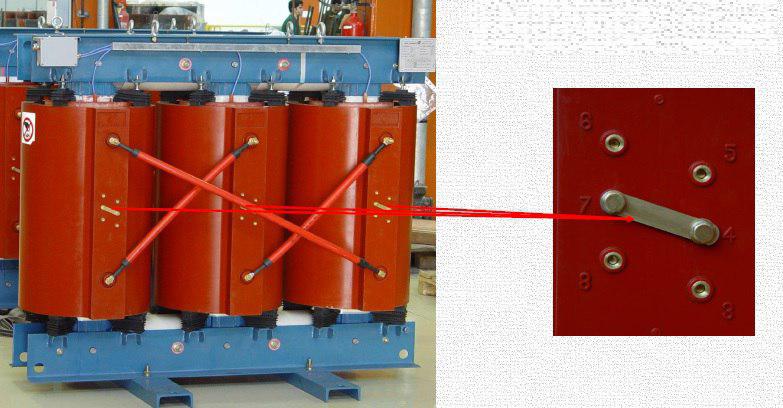

در ترانسفورماتور خشک کلید تنظیم ولتاژ برروی بدنه ترانس خشک (فشار قوی) قرار دارد.

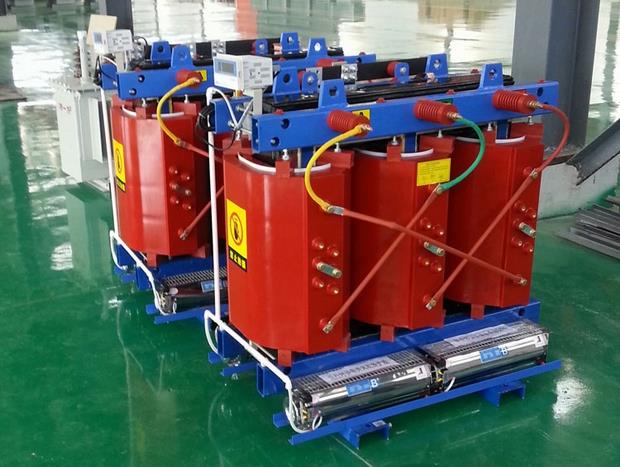

کاربرد ترانسفورماتورهای توزیع خشک رزینی
ترانسفورماتورهای خشک رزینی در مکان هایی که ترانسفورماتورهای روغنی مشکل آفرین هستند می توانند مورد استفاده قرار گیرند، برخی از این مکان ها عبارتند از:
·         ساختمانهای بلند و برجهای مسکونی تجاری
·         کاربردهای مختلف صنعتی، معادن، صنایع پتروشیمی، صنایع مختلف نفتی (سکوهای نفتی)
·         فرودگاه ها، راه آهن ها، کشتی ها
·         نیروگاه ها، پست های توزیع سیار (موبیل)، کمپکت و پکیج
لازم به ذکر است قابلیت نصب ترانسفورماتورهای نوع خشک در نزدیکی مصرف کنندگان، امکان استفاده از طرح های جدید تاسیسات الکتریکی را برای کاهش تلفات، هزینه کابل ها و تجهیزات جانبی فراهم ساخته است، همچنین با توجه به محل نصب و شرایط محیطی، ترانسفورماتورهای خشک رزینی می توانند در داخل محفظه فلزی نصب گردند. این محفظه برای جلوگیری از خطرات احتمالی، نفوذ آب، جلوگیری از ورود اشیاء خارجی و حفاظت در برابر ضربات ناگهانی استفاده می­شود.

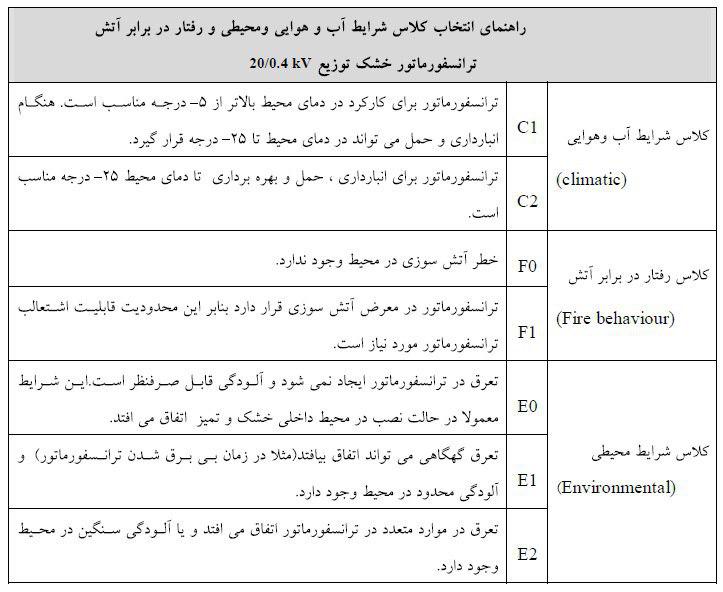

دسته بندی ترانسفورماتورهای توزیع خشک رزینی براساس کلاس محیطی
دسته بندی ترانسفورماتورهای توزیع خشک رزینی براساس محیطی و شرایط محل نصب عبارتند از:
E₀: قابل نصب در محیط داخلی یا Indoor، در محیط خشک و بدون آلودگی.
E₁: قابل نصب در محیط با آلودگی کم و با امکان تقطیر روی ترانسفورماتور.
E₂: قابل نصب در محیط با آلودگی بالا و تقطیر مکرر و یا هردوی آنها.

تفکیک ترانسفورماتورهای توزیع خشک رزینی بر اساس کلاس آب و هوایی
تفکیک ترانسفورماتورهای توزیع خشک رزینی بر اساس کلاس آب و هوایی به این شرح می باشد:
C₁: ترانسفورماتور برای کارکرد در دمای محیط تا -5 درجه سانتیگراد مناسب است و ممکن است در خلال انبارش و حمل در معرض دمای  -25 درجه سانتیگراد قرار گیرد.
C₂: ترانسفورماتور برای کارکرد، انبارش و حمل و نقل در دمای محیط تا -25 مناسب می­باشد.

تقسیم بندی ترانسفورماتورهای توزیع خشک رزینی از نظر مقاومت در برابر آتش سوزی
طبقه بندی ترانسفورماتورهای توزیع خشک رزینی از نظر مقاومت در برابر آتش سوزی شامل کلاس های:
F₀: در این کلاس در محیط نصب ترانسفورماتور ریسک آتش­سوزی وجود ندارد و تمهیدات خاصی برای مهار آتش سوزی اعمال نمی­گردد.
F₁: محیط نصب ترانسفورماتور در معرض خطر آتش سوزی قرار دارد و تمهیدات خاصی جهت جلوگیری از اشتعال ترانسفورماتور صورت می گیرد.
در جدول زیر مشخصات فنی ترانسفورماتورهای توزیع خشک رزینی ساخت کارخانه ایران ترانسفو شامل اطلاعاتی همچون گروه برداری، درصد امپدانس اتصال کوتاه، تلفات بی باری، تلفات بارداری برحسب قدرت ترانسفورماتور آورده شده است.
مشخصات عمومی ترانسفورماتورهای خشک رزینی 20/0.4KV شرکت ایران ترانسفو با سیم پیچی آلومینیومی

دسته بندی ترانسفورماتورهای توزیع خشک رزینی براساس کلاس محیطی
دسته بندی ترانسفورماتورهای توزیع خشک رزینی براساس محیطی و شرایط محل نصب عبارتند از:
E₀: قابل نصب در محیط داخلی یا Indoor، در محیط خشک و بدون آلودگی.
E₁: قابل نصب در محیط با آلودگی کم و با امکان تقطیر روی ترانسفورماتور.
E₂: قابل نصب در محیط با آلودگی بالا و تقطیر مکرر و یا هردوی آنها.

تفکیک ترانسفورماتورهای توزیع خشک رزینی بر اساس کلاس آب و هوایی
تفکیک ترانسفورماتورهای توزیع خشک رزینی بر اساس کلاس آب و هوایی به این شرح می باشد:
C₁: ترانسفورماتور برای کارکرد در دمای محیط تا -5 درجه سانتیگراد مناسب است و ممکن است در خلال انبارش و حمل در معرض دمای  -25 درجه سانتیگراد قرار گیرد.
C₂: ترانسفورماتور برای کارکرد، انبارش و حمل و نقل در دمای محیط تا -25 مناسب می­باشد.

تلفات­ بار (PK) برحسب Kw	تلفات بی باری (PO) برحسب Kw	درصد امپدانس اتصال کوتاه (Uk)	گروه اتصال	قدرت ترانسفورماتور (KVA)
2.9	0.75	6	Dyn5	160
3.6	0.75	6	Dyn5	200
4.1	0.95	6	Dyn5	250
4.6	1.1	6	Dyn5	315
5.95	1.2	6	Dyn5	400
7	1.45	6	Dyn5	500
8.65	1.8	6	Dyn5	630
10.15	2.05	6	Dyn5	800
11.6	2.4	6	Dyn5	1000
13.5	2.45	6	Dyn5	1250
16.7	3.3	6	Dyn5	1600





ترانسفورماتورهای توزیع و انواع  آن

ترانسفورماتورهای توزیع یکی از تجهیزات با اهمیت شبکه های توزیع نیروی برق می باشد که در پست های توزیع 33, 20, 11KV بمنظور کاهش سطح ولتاژ و رساندن آن به میزان قابل استفاده توسط مصرف کنندگان مورد استفاده  قرار می گیرد.

انواع ترانسفورماتورهای توزیع
ترانسفورماتورهای توزیع با توجه به مکانیزم عملکرد، ساختمان و مواد تشکیل دهنده به چند نوع تقسیم بندی می شوند:
الف) دسته بندی ترانسفورماتورها از لحاظ نوع ماده عایقی و خنک کنندگی

1. ترانسفورماتورهای روغنی
این نوع از ترانسفورماتورها از لحاظ طراحی مخزن و چگونگی ارتباط با هوای محیط اطراف به دو دسته تقسیم می شوند:

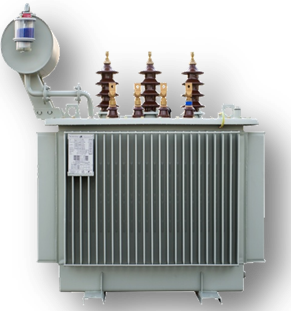

1.1. ترانسفورماتورهای روغنی با منبع انبساط (کنسرواتوری)

طراحی این نوع از ترانسفورماتورهای توزیع به گونه ای است که سیستم روغن با هوای بیرون، از طریق محفظه رطوبتگیر بوده و انبساط و انقباض روغن مخزن در منبع انبساط یا کنسرواتور جبران می شود.







1.2. ترانسفورماتورهای هرمتیک

ساختمان این نوع از ترانسفورماتورها به نحوی است که روغن با هوای بیرون هیچگونه ارتباطی نداشته و تغییر در حجم روغن در اثر تغییرات دما به دو روش جبران می گردد:

- جبران افزایش حجم روغن بواسطه قابلیت ارتجاعی مخزن با دیواره کنگره ای (وله ای)

- استفاده از مخزن رادیاتوری با دیواره های صلب که بخشی از فضای بالای مخزن آن با گازی بی اثر مانند نیتروژن پر شده و تغییر حجم و فشار این گاز سبب جبران تغییر حجم روغن ترانسفورماتور می شوند

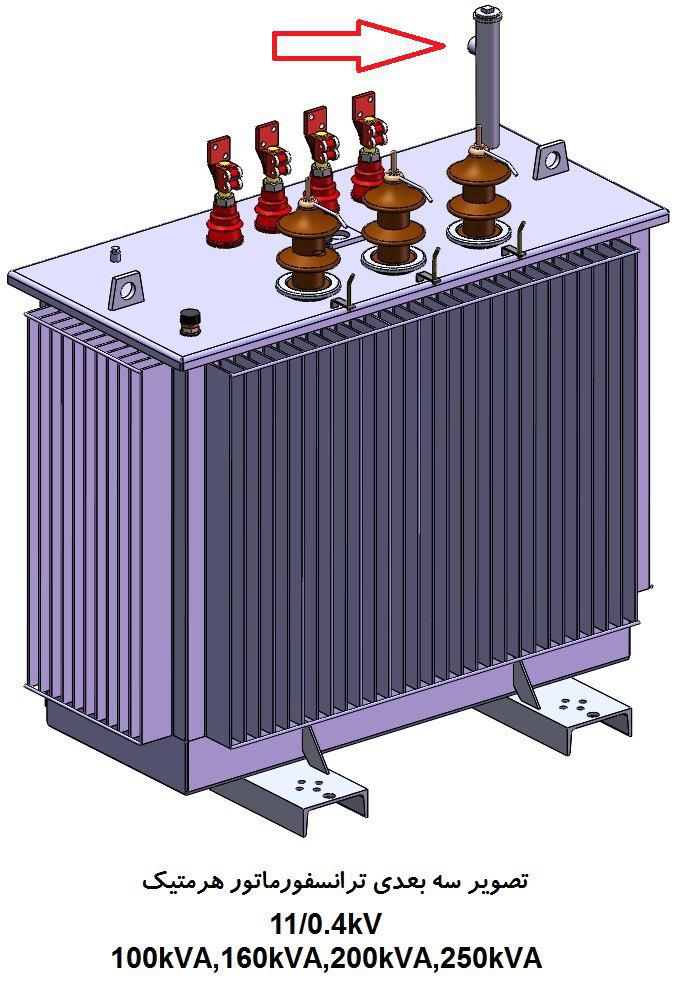

ترانسفورماتور هرمتيك

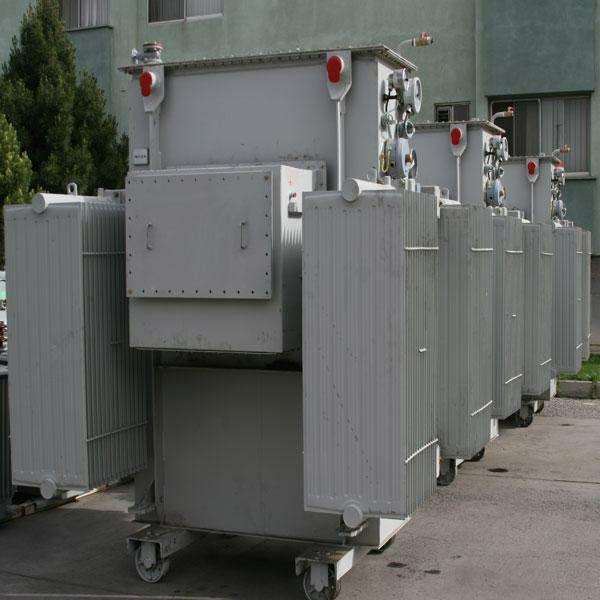

ترانسفورماتور توزیع هرمتیک وله ای

✅ در این نوع از ترانسفورماتورها از خاصیت ارتجاعی پره‌های خنک‌کننده (وله‌ها)، برای جبران تغییرات حجم روغن استفاده شده است، به طوری که در اثر افزایش حجم روغن، پره ها باز و در اثر کاهش حجم روغن پره‌ها فشرده می‌شوند. نوسانات بار و فشار در طی عمر ترانسفورماتورهای مذکور، پره‌ها را در معرض پدیده خستگی قرار می‌دهد. لذا طراحی این ترانسفورماتورها به گونه‌ای است که تنش‌های حاصله از حد تنش خستگی پره‌ها تجاوز ننماید. بکارگیری سیستم‌های پیشرفته جوشکاری و استفاده از روش‌های مناسب تولید از جمله شات بلاست نمودن مخزن تاثیر مهمی در افزایش عمر مخازن ترانسفورماتورهای مذکور دارد. این نوع ترانسفورماتورها کاملاً از روغن پر شده و در محدوده ظرفیت ترانسفورماتورهای توزیع ساخته می‌شوند.

ترانسفورماتور هرمتیک گازی:

اين نوع ترانسفورماتورها داراي سيستم نگهداري روغني هستند كه از تماس روغن عايق با اكسيژن و رطوبت كه عوامل اصلي فساد روغن و كاهش استقامت الكتريكي آن مي باشد جلوگيري مي كند.اين كار سبب بهبود شرايط بهره برداري شده در نتيجه نيازي به عمليات نگهداري در طول عمر ترانسفورماتور نخواهد بود. ترانسفورماتورهاي هرمتيك براي نصب در محيط هاي مرطوب، مواردي كه محدوديت عمليات نگهداري وجود دارد، ترانسفورماتورهاي با نصب هوايي و فضاهاي محدود مثل پست هاي كمپكت و پكيج بر انواع معمولي برتري دارند. ترانسفورماتورهاي هرمتيك سه فاز روغني توزيع بخش عمده محصولات توليد شده در گروه ايران ترانسفو را تشكيل داده كه محدوده  25 تا 5000 کیلو وات آمپر و حداكثر ولتاژ سيستم تا 36 کیلو وات را شامل مي شود.



در این نوع از ترانسفورماتور هرمتیک، از مخزن رادیاتوری با دیواره‌های صلب استفاده می شود که بخشی از فضای بالای مخزن آن با گازی بی‌اثر پر شده و تغییر حجم و فشار این گاز تغییر حجم روغن را جبران می‌کند محفظه گاز در این ترانسفورماتورها علاوه بر جلوگیری از ارتباط روغن با هوای محیط، نقش حجم الاستیک را ایفا می‌نماید. این گاز نباید تاثیری تخریبی بر روی روغن و سایر مواد عایقی و قسمت‌های داخلی ترانسفورماتور داشته باشد. گازی که معمولاً برای این منظور به کار می‌رود، گاز ازت (نیتروژن) و در برخی موارد هوای خشک است.

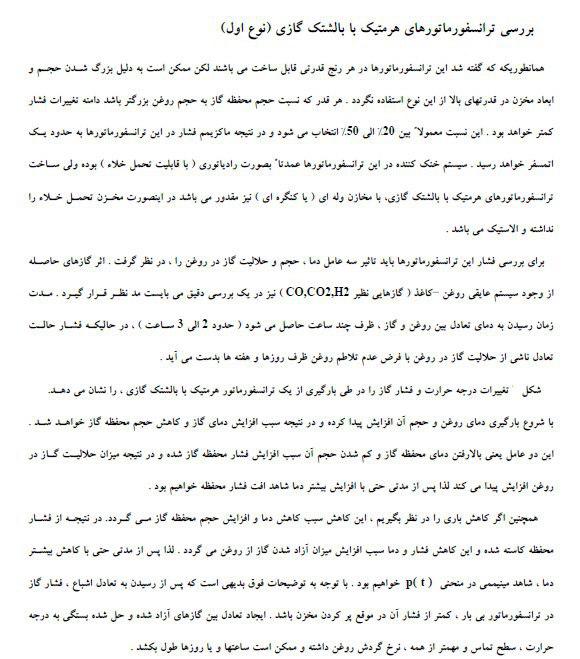

🔴 ترانسفورماتورهای هرمتیک گازی خود به 2 نوع تقسیم می شوند:

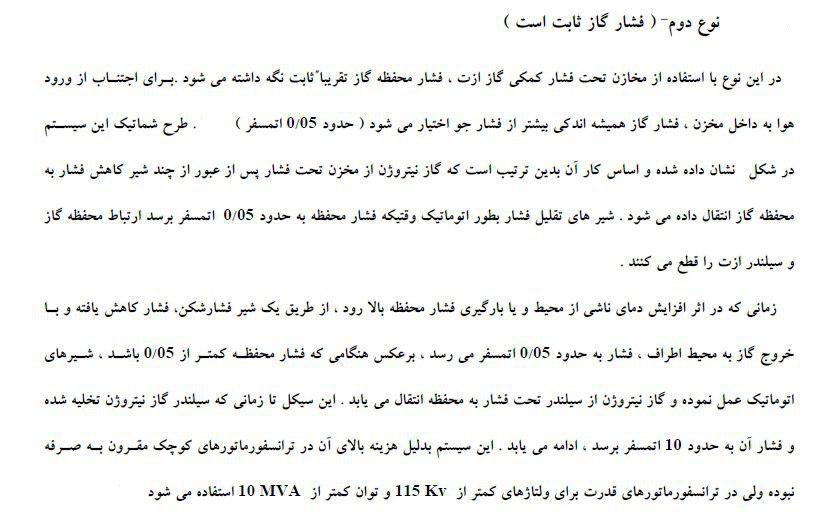

ترانسفورماتور هرمتیک گازی از نوع فشار گاز ثابت

✅ بسیاری از ترانسفورماتورهای مورد استفاده در صنعت نفت و گاز در ایران از نوع هرمتیک بوده که با توجه به دما🌡 و رطوبت💧 بالا در مناطق مورد استفاده انتخاب درستی بوده است.
ترانسفورماتورهای هرمتیک کوچک مورد استفاده در این صنعت از نوع هرمتیک وله ای و ترانسفورماتورهای گازی مورد استفاده اغلب از نوع جرم ثابت (نوع اول) است.

ترانسفورماتور هرمتیک گازی با هوای خشک

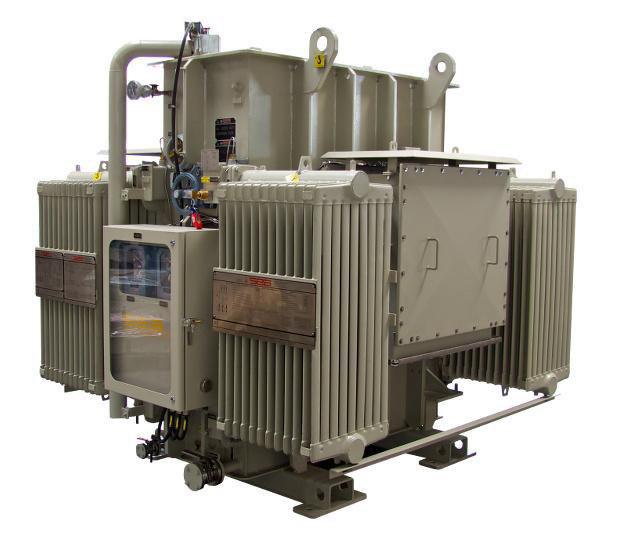

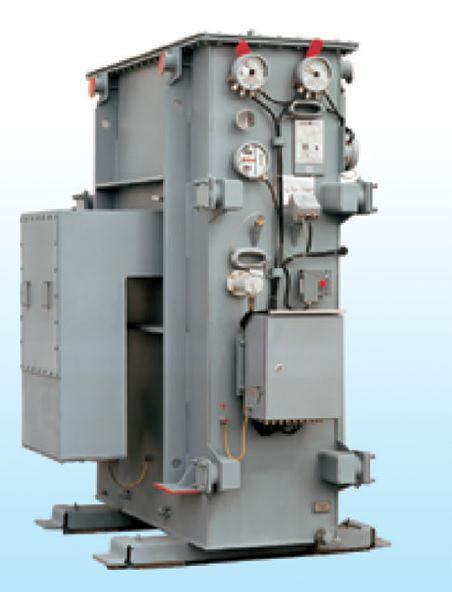

ترانسفورماتور هرمتیک گازی

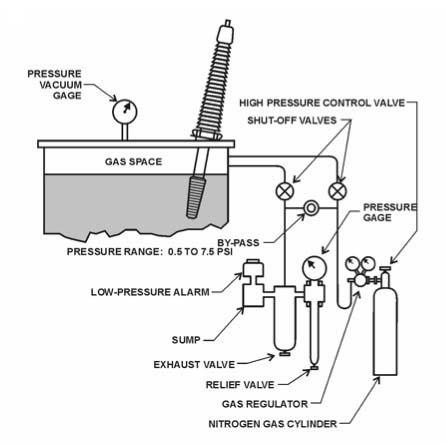

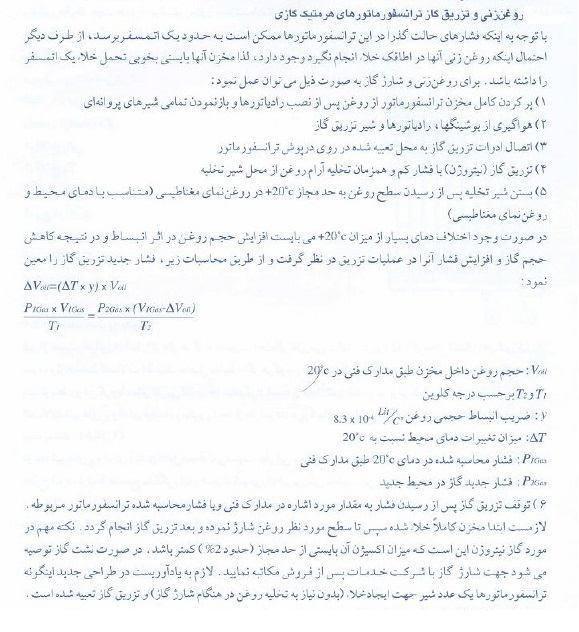

دستورالعمل  تزریق گاز به ترانسفورماتورهای هرمتیک گازی

رله های مورد استفاده در ترانسفورماتور هرمتیک گازی

🔴⚫️ ترمومترهای روغن و سیم پیچی
✅ فشارسنج (جهت اندازه گیری فشار گاز بالای روغن)
🔵 سطح سنج روغن
🌕 رله فشار ناگهانی (Sudden Pressure Relay)
🔶 شیر فشار شکن

2. ترانسفورماتورهای خشک رزینی

این نوع ترانسفورماتورها فاقد روغن بوده و سیم پیچها رزین اندود شده و با ریخته گری و تزریق رزین محسور می شوند. مهمترین مزیت این ترانسفورماتورها حذف خطر آتش سوزی در اثر روغن میباشد.

ب) دسته بندی ترانسفورماتورها از لحاظ نوع عملکرد و نحوه استفاده

1. ترانسفورماتورهای توان که وظیفه انتقال انرژی الکتریکی با تغییر در سطح ولتاژ را بعهده دارند و اغلب به صورت نصب در فضای آزاد (Outdoor) و نصب زمینی یا داخل اتاق ترانسفورماتور در فضای بسته (Indoor) طراحی می شوند.

2. ترانسفورماتورهای زمین، که در واقع یک ترانسفورماتور جهت ایجاد مرکز ستاره (نقطه نول) در پست های انتقال بوده و فاقد سیم پیچ ثانویه جهت انتقال انرژی می باشد.

3. ترانسفورماتورهای زمین و کمکی که به اصطلاح بنام کمپکت نامیده می شوند و در واقع ترکیب و تلفیقی از یک ترانسفورماتور زمین با یک ترانسفورماتورتوزیع در یک دستگاه می باشد.

4. ترانسفورماتورهای ویژه توزیع که معمولا جهت تغذیه برق واحدهای صنعتی بکاربرده می شوند و از لحاظ مشخصات فنی خاص مورد نیاز مصرف کننده نظیر توان، ولتاژ، تعداد سیم پیچها، تعداد فاز، اتصالات، نوع بارگیری، شرایط محیطی و غیره به انواع مختلفی تقسیم می شوند که میتوان به برخی از آنها مانند ترانسفورماتورهای تکفاز، سه سیم پیچه، یکسوساز، کوره، دارای کلید تنظیم ولتاژ تحت بار، دارای سیستم خنک کننده اجباری، خروج بوشینگ ها از روی دیوارهها، دارای جعبه کابل و تجهیزات حفاظتی خاص که طراحی و تولید می گردند اشاره کرد.
