مرحله توزیع یکی از مراحل انتهای تحویل انرژی الکتریکی به مصرف کنندههاست. این بخش به طور کلی شامل خطوط ولتاژ متوسط (کمتر از ۲۰ کیلوولت)، پستهای ترانسفورمری «pole-mounted» و خطوط ولتاژ پایین (کمتر از ۱۰۰۰ ولت) میشود.
شبکههای توزیع معمولاً به دو صورت دستهبندی میشوند:
- شعاعی (Radial)
- اتصال یافته (Interconnected)
در شبکه شعاعی خطوط توزیع پس از جدا شدن از پست توزیع به منبع دیگری متصل نمیشوند. از این روش معمولاً در شبکههای روستایی با مصرف کنندههای دور افتاده استفاده میشود. از شبکههای اتصال یافته معمولاً در شهرها استفاده میشود. در این شبکه مسیرهای توزیع دارای دو یا چند اتصال به مسیرهای دیگر هستند بنابراین مصرف کنندهها چندین مسیر برای اتصال به منبع دارند.

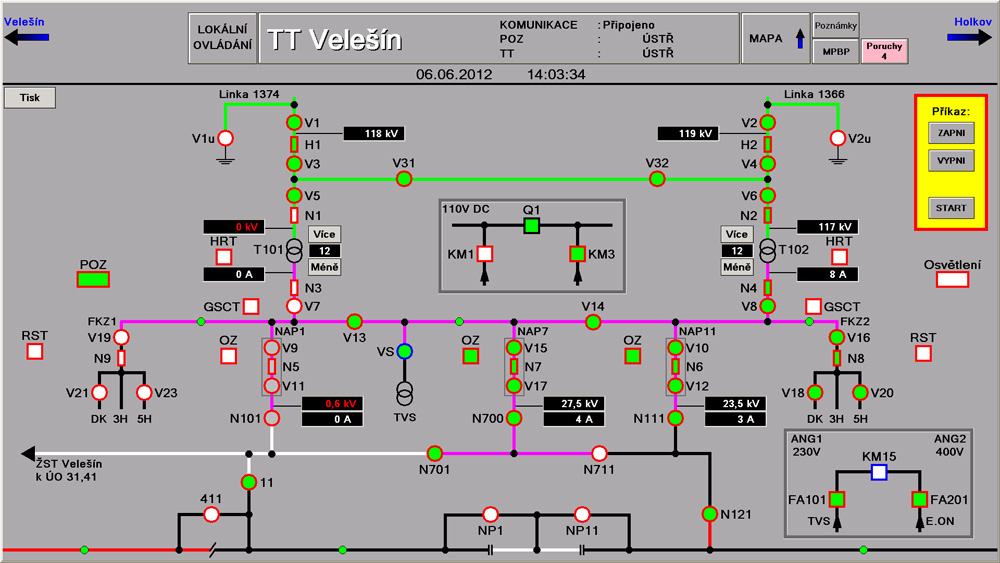

نقاط اتصال در شبکه اتصال یافته معمولاً باز هستند. اعمال دستور بسته یا بازشدن اتصالها معمولاً به وسیله «دیسپاچینگ» صورت میگیرد. کارایی این اتصالها معمولاً در مواقع بروز مشکل در خط مشخص میشود. در صورتی که قسمتی از خط به علت خرابی غیرقابل استفاده باشد به وسیله وصل و قطع تعدادی از اتصالها میتوان قسمت معیوب را از بقیه قسمتها جدا کرده و دیگر قسمتها را تغذیه نمود. هر یک از خطوط جدا شده از پست توزیع دارای کلید مدارشکن (دژنکتور) برای قطع مدار در موقع بروز اشکال هستند.
ممکن است در داخل هر شبکه انواع مختلفی از خطوط مثل خطوط هوایی یا کابلی وجود داشته باشد. البته استفاده از خطوط کابلی در کشورهای پیشرفته در حال افزایش است چراکه در این خطوط کابلها در مسیر دیده نمیشوند و این کمک شایانی به افزایش معیارهای زیبایی به ویژه در شهرهای بزرگ با شبکههای توزیع درهم پیچیده میکند. اما با این حال قیمت تمام شده برای ایجاد خطوط کابلی به مقدار قابل توجهی از خطوط هوایی بیشتر است، تکنولوژی احداث آنها بالاست و همچنین این خطوط از نظر قیمت و راحتی تعمیر و نگهداری نیز با خطوط هوایی قابل مقایسه نیستند و این بزرگترین مانع برای گسترش این خطوط در کشورهای در حال توسعهاست.
خصوصیات برق تحویلی به مصرف کنندهها به صورت یک تعهد از طرف تولیدکننده بوده و ثابت است. برخی از خصوصیات شبکه عبارتاند از:
- امروزه تمامی منابع و ژنراتورهای الکتریکی AC هستند. مصرف کنندههایی که از انرژی الکتریکی به صورت DC و در مقادیر بالا استفاده میکنند مانند برخی از راهآهنهای برقی، مراکز تلفن و یا بعضی صنایع مانند صنایع ذوب آلمینیوم باید از ژنراتورهای DC یا تجهیزات یکسوساز استفاده کنند.
- ولتاژ تحویلی شامل درصدی خطا نیز میشود و از مقدار اعلامی کمتر یا بیشتر بوده که مقدار مجاز آن بسته به استانداردهای موجود، در حدود ۱۰ درصد است.
- فرکانس معمول تولیدی ۵۰ یا ۶۰ هرتز است. در حالی که در بعضی خطوط راهآهن برقی از فرکانس ۱۶–۲/۳ هرتز و در بعضی از صنایع و معادن از ۲۵ هرتز استفاده میشود.
- پیکرهبندی فازها، که شامل تک فاز و چند فاز (شامل دو فاز یا سه فاز) میشود.
مصرف کنندهها نیز باید دارای خصوصیات خاصی در شبکه باشند به طوریکه انحراف از این خصوصیات برای تولید کننده زیانبار است بنابراین برای انحراف از برخی از این خصوصیات جریمه در نظر گرفته شده:
- حداکثر بار، که با توجه میزان حداکثر مصرف در دورهای مشخص تعیین میشود.
- ضریب بهره خط انتقال (نسبت بار نامی به حداکثر بار در یک دوره زمانی)، که نشان دهنده درجه بهروری از تجهیزات خط است (هرچه این ضریب به یک نزدیکتر باشد بهرهوری تجهیزات خط بالاتر است).
- ضریب توان بار اتصال یافته که نسبت توان اکتیو مصرف شده توسط بار به توان راکتیو آن است.
- سیستم زمین کردن (Earthing) که میتواند TT، TN-S، TN-C-S یا TN-C باشد.
- حداکثر جریان اتصال کوتاه
- بیشترین میزان و فرکانس جریان لحظهای
در ادامه ی مطالب تجهيزات ويراق آلات مورداستفاده در شبکه های فشارمتوسط در قالب فایل پاور پوینت ارائه گردیده است:
رمز فایل:engelectrical.blogfa.com
