 ویژگیهای ترانسفورماتورهای اصلی نیروگاهی🏭
GSU: Generator Step up Unit
باس داکت فاز مجزا Isolated-Phase Bus Duct: IPB
جریان خروجی از ژنراتورها در حد چند ده کیلوآمپر بوده و انتقال این جریان با استفاده از کابل به ترانسفورماتور امکان پذیر نمی باشد. لذا بدین منظور از باس داکتهای فاز مجزا یا IPB استفاده می شود.

باسداکتهای فاز مجزا (IPB)

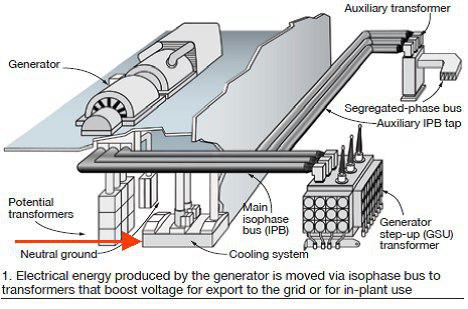

اتصال ژنراتور به ترانسفورماتورهای اصلی و یونیت نیروگاه با کمک باسداکتهای فاز مجزاIPB

باسداکت فاز مجزا (IPB)

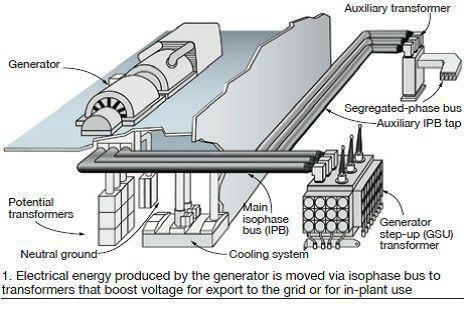

اتصال ژنراتور به ترانسفورماتورهای اصلی و یونیت نیروگاه با کمک باسداکتهای فاز مجزا IPB

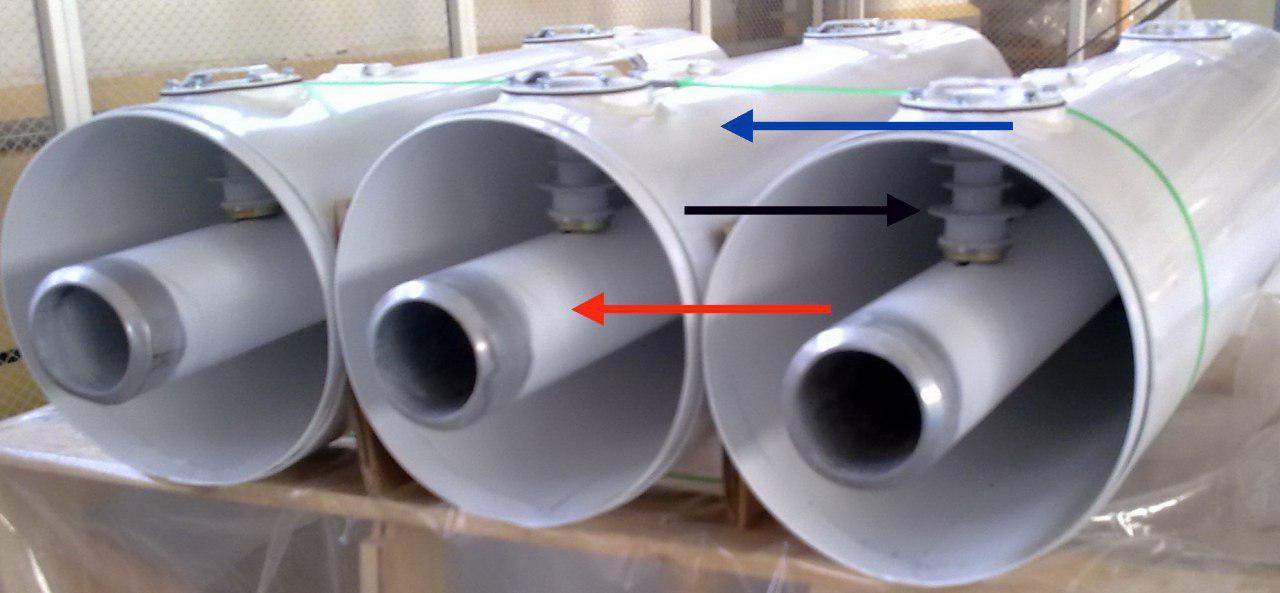

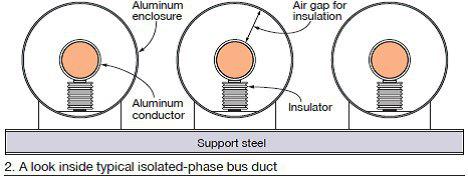

برش مقطعی باسداکت فاز مجزا (IPB

🔴 هادی (فاز)
🔵 پوسته (هر سه پوسته به یکدیگر متصل شده و زمین می شوند)
⚫️ مقره اتکائی (برای اجتناب از برخورد فاز و پوسته)
✅ جنس هادی و پوسته اغلب از آلومنیوم (به ندرت مس) و دلیل توخالی بودن و استوانه ای بودن آنها، کاهش اثر پوستی و بالطبع حداقل کردن تلفات است.

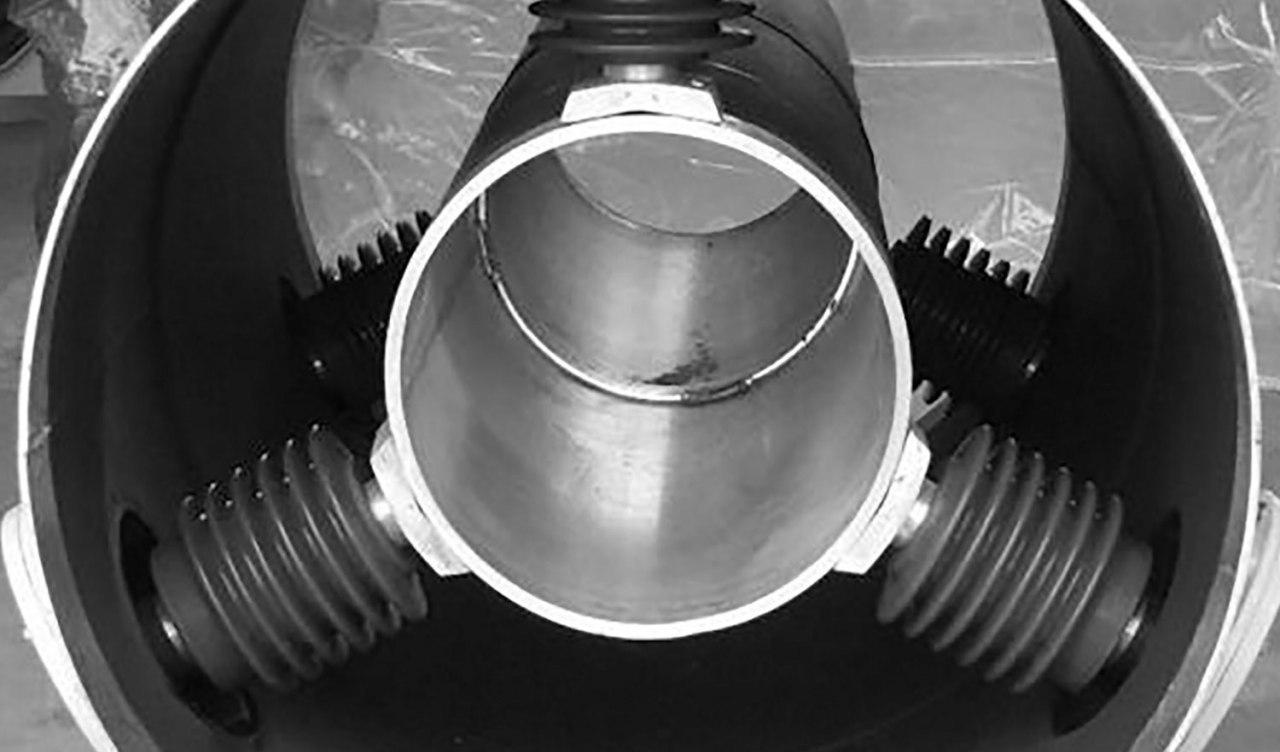

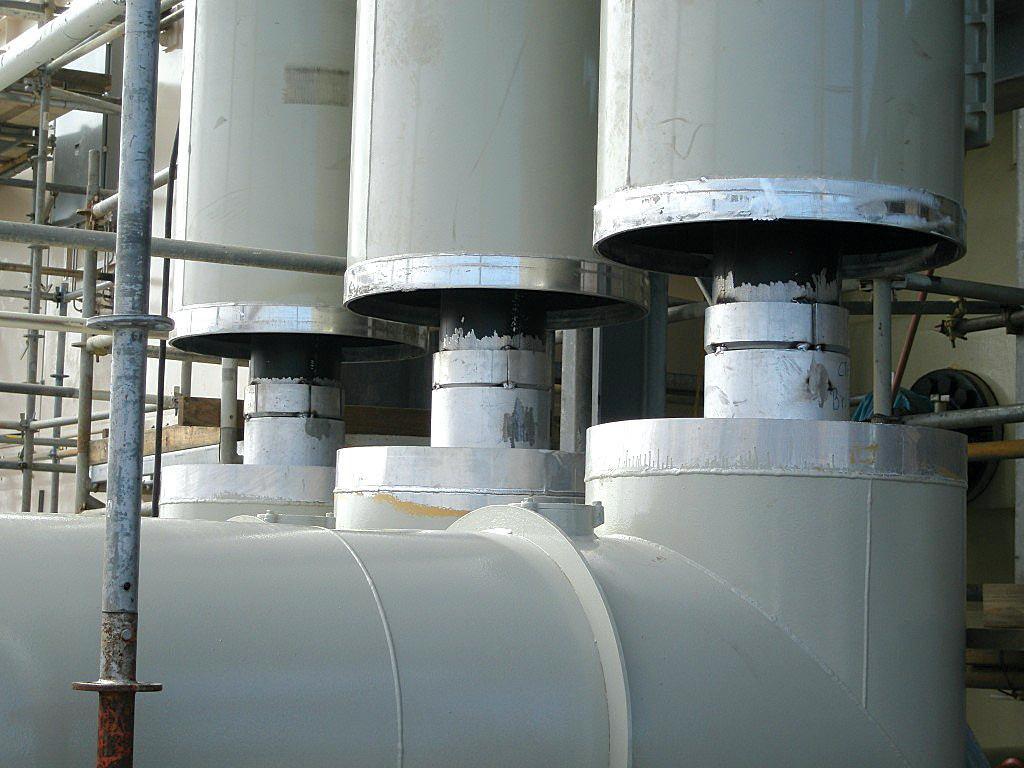

نمائی نزدیکتر از باسداکت فاز مجزا IPB

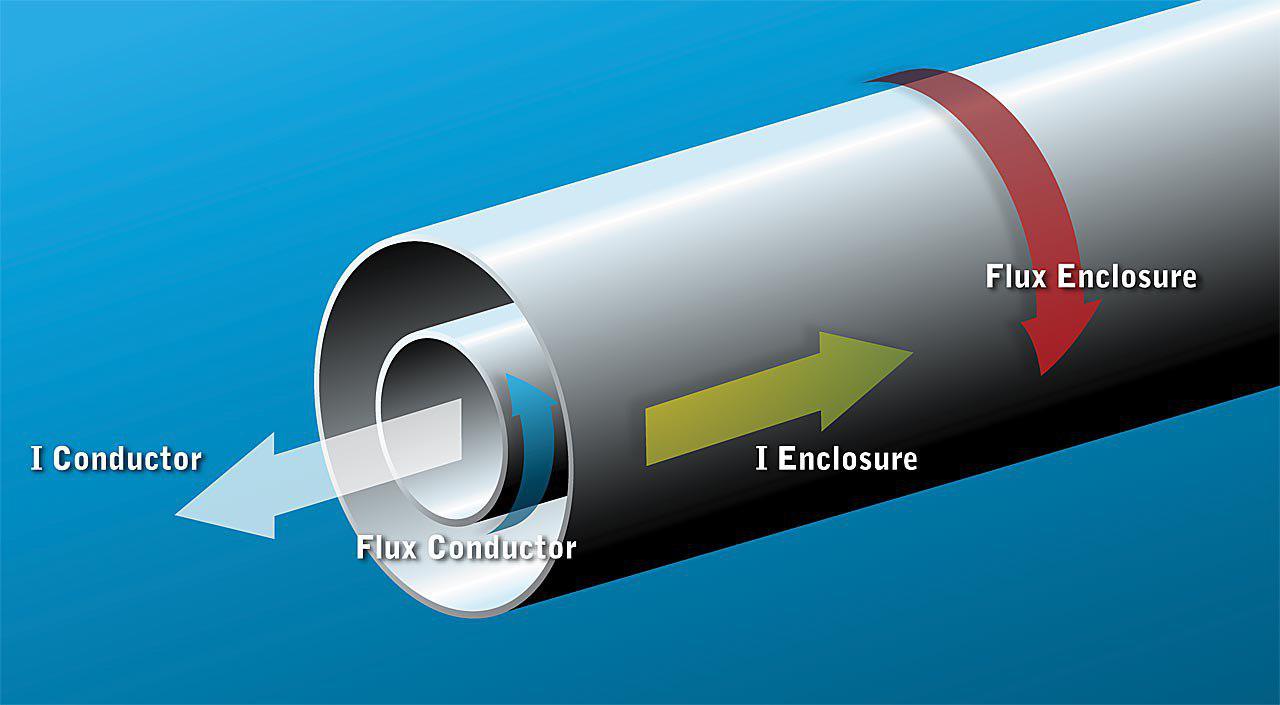

حداقل نمودن میدان الکترومغناطیسی خارج از پوسته باس داکت IPB

✅ میدان مغناطیسی ایجاد شده برروی پوسته درست برخلاف جهت🔁 میدان مغناطیسی هادی بوده و موجب حداقل شدن میدان الکترومغناطیسی در خارج از پوسته باسداکت و کاهش نیروی بین هادیها در زمان اتصال کوتاه می شود.

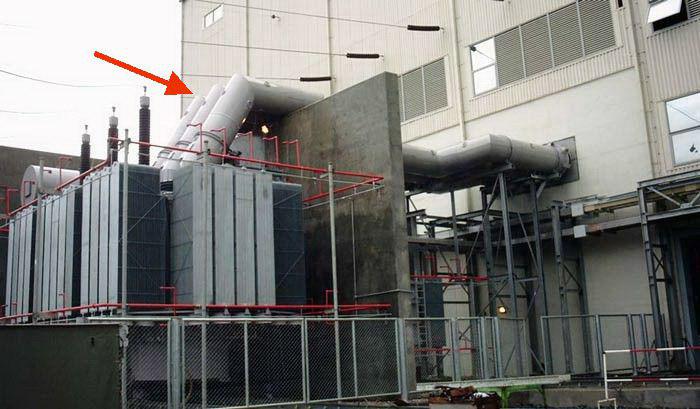

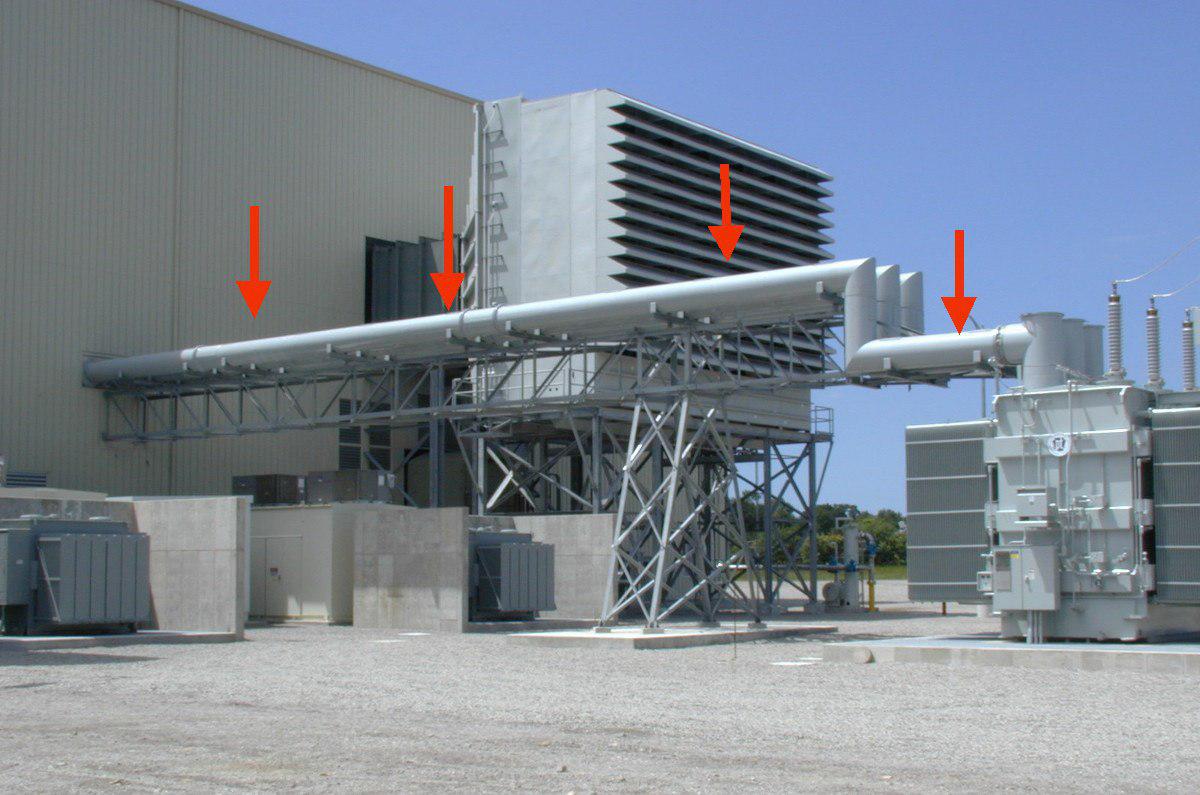

باسداکت فاز مجزا IPB بین ژنراتور و ترانسفورماتور اصلی نیروگاهی

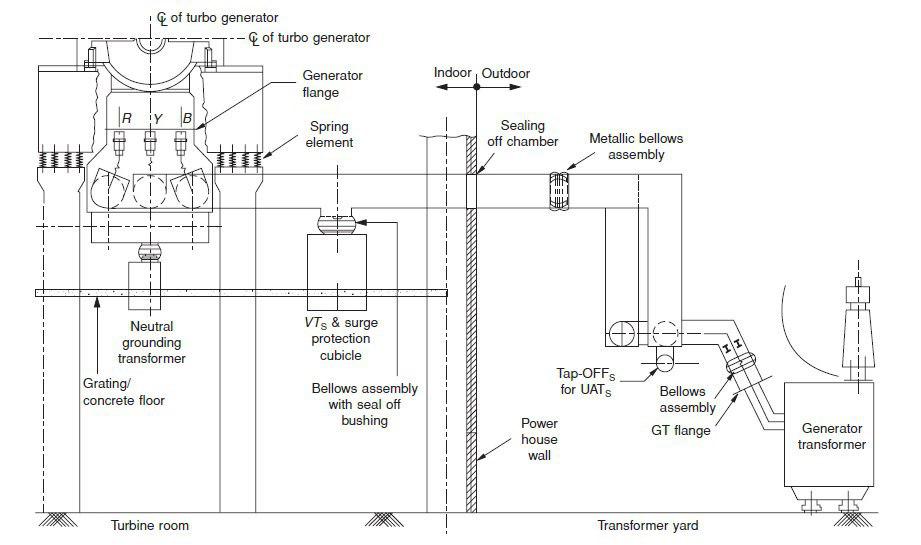

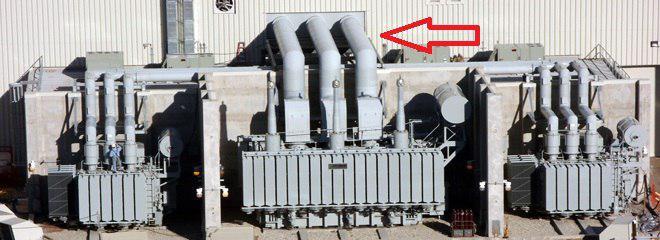

اتصال ژنراتور به ترانسفورماتور اصلی نیروگاهی از طریق باس داکت فاز مجزا IPB

اتصال ژنراتور به ترانسفورماتور اصلی نیروگاهی  از طریق باسداکت فاز مجزا

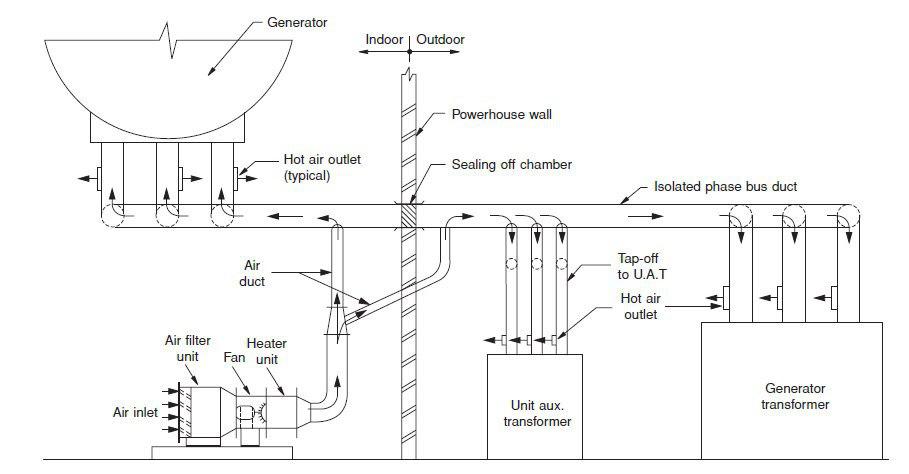

در صورتیکه جریان خروجی ژنراتور بیشتر از 25KA باشد، لازم است از سیستم خنک کننده اجباری برای باسداکت فاز مجزا استفاده نمود.

در مناطق سرد و با رطوبت بالا لازم است هوای گرم به داخل باس داکت فاز مجزا تزریق نمود تا از ایجاد شبنم در باسداکت جلوگیر شود.

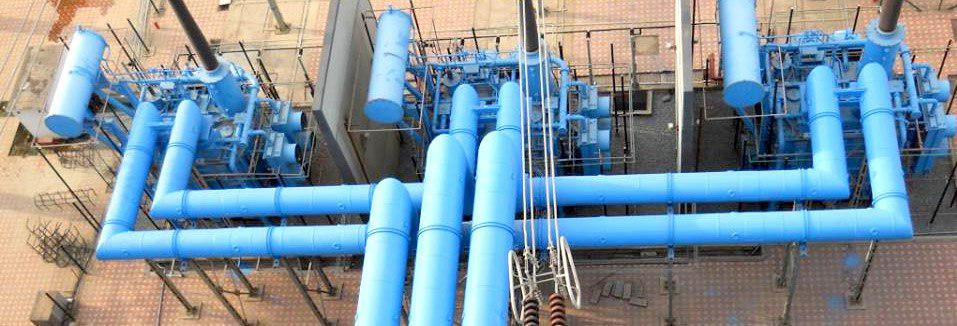

اتصال خروجی ژنراتور سه فاز به سه ترانسفورماتور تکفاز اصلی نیروگاهی از طریق باسداکت فاز مجزا IPB
